回転工具

カッタ

多機能用

ARX

ARX_Shank_MM （多機能用）

P M K H
  • 図1
  • 図2
  • 図3

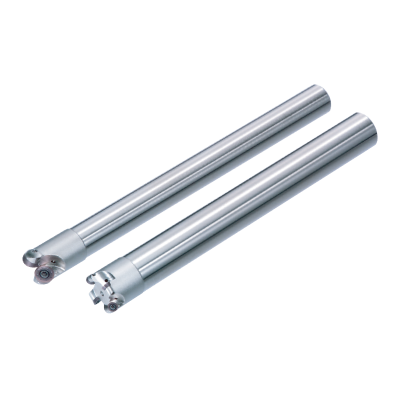

  • 小径ラジアスエンドミル
  • シャンクタイプ
  • 鋼シャンク
  • DCONMS=ミリサイズ

※実際の製品と画像（代表例）は異なる場合がございます。詳しくは下表寸法欄をご確認ください。

2D モデル(DXF) 3D 詳細モデル(STP,STL) 3D 簡単モデル(STP,STL) 製品リスト(XLSX) Tool
News 切削条件
EDP 型番 図 在庫 単位 勝手 DC DCX LF DCONMS APMX LH RMPX RPMX クーラント穴 刃数 ZEFP GAMP GAMF WT
454985 ARX25R102SA10S 図 1 M 右勝手 5 10 120 10 2.5 20 90 ° ◯ 2 2
336479 ARX30R122SA10S 図 2 M 右勝手 6 12 120 10 3 20 90 ° ◯ 2 2
361009 ARX25R122SA10S 図 3 M 右勝手 7 12 120 10 2.5 20 27.17 ° ◯ 2 2
458388 ARX35R142SA12S 図 2 M 右勝手 7 14 140 12 3.5 20 90 ° ◯ 2 2
337922 ARX30R163SA16S 図 1 M 右勝手 10 16 180 16 3 20 21.25 ° ◯ 3 3
458396 ARX25R163SA16S 図 1 M 右勝手 11 16 180 16 2.5 20 13.7 ° ◯ 3 3
359486 ARX30R173SA16S 図 1 M 右勝手 11 17 180 16 3 20 18.42 ° ◯ 3 3
458409 ARX25R173SA16S 図 1 M 右勝手 12 17 180 16 2.5 20 12.22 ° ◯ 3 3
322085 ARX30R203SA20S 図 1 M 右勝手 14 20 180 20 3 20 13.21 ° ◯ 3 3
322077 ARX25R204SA20S 図 1 M 右勝手 15 20 180 20 2.5 20 9.23 ° ◯ 4 4
320127 ARX30R224SA20S 図 3 M 右勝手 16 22 180 20 3 20 11.13 ° ◯ 4 4
458425 ARX25R224SA20S 図 3 M 右勝手 17 22 180 20 2.5 20 7.94 ° ◯ 4 4
337931 ARX30R254SA20S 図 3 M 右勝手 19 25 180 20 3 20 9.01 ° ◯ 4 4
458433 ARX25R255SA20S 図 3 M 右勝手 20 25 180 20 2.5 20 6.57 ° ◯ 5 5
