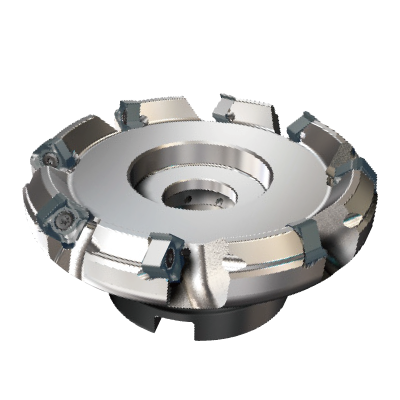

低抵抗両面インサート式汎用正面削りカッタ
独自設計両面インサート
突発欠損･溶着抑制機能
スムーズな切りくず排出

※実際の製品と画像（代表例）は異なる場合がございます。詳しくは下表寸法欄をご確認ください。

2Dモデル(DXF) 3D 詳細モデル(STP)Detailed 3D 簡単モデル(STP,STL)Simplified 製品リスト(XLSX) 製品パンフレット

EDP	型番	図	単位	勝手	工具径	DCX	LF	DCONMS	CBDP	DAH	DCCB	KWW	L8	DHUB	KAPR	APMX	DBC	RPMX	クーラント穴	刃数	有効切れ刃数	GAMP	GAMF	WT
834591	WSX445-040A03AR	図 1	M	右勝手	40	52.8	40	16	18	9	14	8.4	5.6	37	45 °	5		19000	◯	3	3	-6 °	-12 °	0.3 kg
834603	WSX445-040A04AR	図 1	M	右勝手	40	52.8	40	16	18	9	14	8.4	5.6	37	45 °	5		19000	◯	4	4	-6 °	-12 °	0.3 kg
834611	WSX445-050A03AR	図 1	M	右勝手	50	62.9	40	22	20	11	17	10.4	6.3	47	45 °	5		17000	◯	3	3	-6 °	-10 °	0.5 kg
834620	WSX445-050A04AR	図 1	M	右勝手	50	62.9	40	22	20	11	17	10.4	6.3	47	45 °	5		17000	◯	4	4	-6 °	-10 °	0.4 kg
834638	WSX445-050A05AR	図 1	M	右勝手	50	62.9	40	22	20	11	17	10.4	6.3	47	45 °	5		17000	◯	5	5	-6 °	-10 °	0.4 kg
834646	WSX445-063A04AR	図 1	M	右勝手	63	75.9	40	22	20	11	17	10.4	6.3	50	45 °	5		15000	◯	4	4	-6 °	-10 °	0.6 kg
834654	WSX445-063A05AR	図 1	M	右勝手	63	75.9	40	22	20	11	17	10.4	6.3	50	45 °	5		15000	◯	5	5	-6 °	-10 °	0.6 kg
834662	WSX445-063A06AR	図 1	M	右勝手	63	75.9	40	22	20	11	17	10.4	6.3	50	45 °	5		15000	◯	6	6	-6 °	-10 °	0.6 kg
834671	WSX445-080A04AR	図 1	M	右勝手	80	92.9	50	27	23	13	20	12.4	7	56	45 °	5		14000	◯	4	4	-6 °	-10 °	1.3 kg
834689	WSX445-080A06AR	図 1	M	右勝手	80	92.9	50	27	23	13	20	12.4	7	56	45 °	5		14000	◯	6	6	-6 °	-10 °	1.2 kg
834697	WSX445-080A08AR	図 1	M	右勝手	80	92.9	50	27	23	13	20	12.4	7	56	45 °	5		14000	◯	8	8	-6 °	-10 °	1.1 kg
834700	WSX445-100B05AR	図 2	M	右勝手	100	112.9	50	32	26	26	45	14.4	8	78	45 °	5		12000	◯	5	5	-6 °	-10 °	1.9 kg
834718	WSX445-100B07AR	図 2	M	右勝手	100	112.9	50	32	26	26	45	14.4	8	78	45 °	5		12000	◯	7	7	-6 °	-10 °	1.9 kg
834726	WSX445-100B10AR	図 2	M	右勝手	100	112.9	50	32	26	26	45	14.4	8	78	45 °	5		12000	◯	10	10	-6 °	-10 °	1.8 kg
834734	WSX445-125B06AR	図 2	M	右勝手	125	137.9	63	40	28	30	56	16.4	9	89	45 °	5		11000	◯	6	6	-6 °	-10 °	3.4 kg
834742	WSX445-125B08AR	図 2	M	右勝手	125	137.9	63	40	28	30	56	16.4	9	89	45 °	5		11000	◯	8	8	-6 °	-10 °	3.4 kg
834751	WSX445-125B12AR	図 2	M	右勝手	125	137.9	63	40	28	30	56	16.4	9	89	45 °	5		11000	◯	12	12	-6 °	-10 °	3.2 kg
834769	WSX445-160C07NR	図 3	M	右勝手	160	172.9	63	40	40	14	56	16.4	9	100	45 °	5	66.7	9500	-	7	7	-6 °	-10 °	4.9 kg
834777	WSX445-160C10NR	図 3	M	右勝手	160	172.9	63	40	40	14	56	16.4	9	100	45 °	5	66.7	9500	-	10	10	-6 °	-10 °	4.8 kg
834785	WSX445-160C16NR	図 3	M	右勝手	160	172.8	63	40	40	14	56	16.4	9	100	45 °	5	66.7	9500	-	16	16	-6 °	-12 °	4.6 kg
