旋削工具

旋削ホルダ

スモールツール

GT Holder 00°

GT Holder 00°

NEW

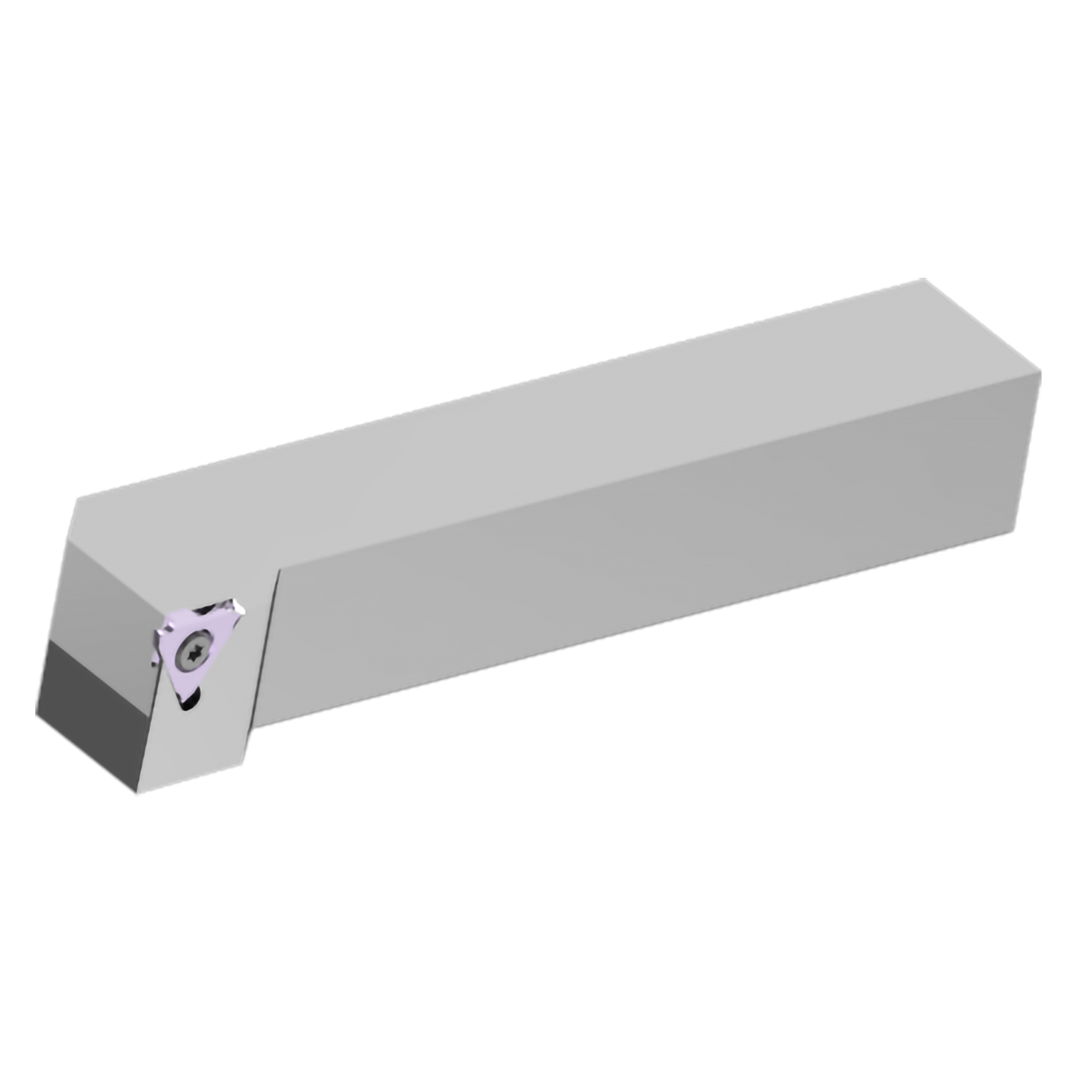

GTBHR2525-30

※実際の製品と画像（代表例）は異なる場合がございます。詳しくは下表寸法欄をご確認ください。

EDP No：24091749

2Dモデル(DXF) 3D 詳細モデル(STP)Detailed 3D 簡単モデル(STP,STL)Simplified

製品詳細
在庫
標準在庫品
単位
M
勝手
右勝手
H
25
B
25
LF
150
HF
25
LH
25
CDX
3
WF
32
CWN
1.45
CWX
3
B2
2°
ALP
-6°
刃数
1
Applicable_Inserts
GTBT〇〇〇〇,GTCT〇〇〇〇
