外径用溝入れ・突切り加工（GY以外）

GY

一体型_GYS形_小物高精度加工用

  • 図1
  • 図2
  • 図3

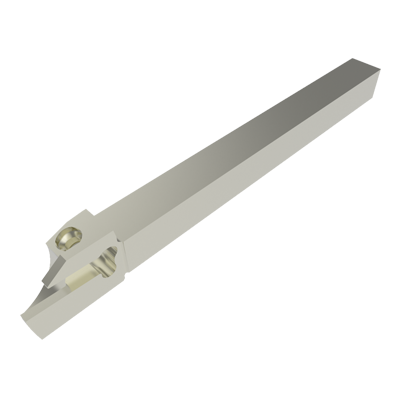

  • 外径 小物高精度加工用 一体型
  • 00°ストレートホルダ

※実際の製品と画像（代表例）は異なる場合がございます。詳しくは下表寸法欄をご確認ください。

2Dモデル(DXF) 3D 詳細モデル(STP)Detailed 3D 簡単モデル(STP,STL)Simplified 製品リスト(XLSX)
EDP 型番 図 在庫 単位 勝手 SSC CW CDX CUTDIA H B LF LH HF HBH HBL クーラント穴 刃数
22827036 GYSR1010JX00-B08 図 1 M 右勝手 1.2 8 16 10 10 120 17.5 10 2 17.5 - 1
10630105 GYSR1010JX00-C08 図 1 M 右勝手 1.5 8 16 10 10 120 17.5 10 2 17.5 - 1
22827050 GYSR1212JX00-B08 図 2 M 右勝手 1.2 8 16 12 12 120 19.5 12 - 1
10630129 GYSR1212JX00-C08 図 2 M 右勝手 1.5 8 16 12 12 120 19.5 12 - 1
22827098 GYSR1616JX00-B08 図 2 M 右勝手 1.2 8 16 16 16 120 25 16 - 1
10630204 GYSR1010JX00-D10 図 1 M 右勝手 2 10 20 10 10 120 17.5 10 2 17.5 - 1
10630372 GYSR1010JX00-E10 図 1 M 右勝手 2.5 10 20 10 10 120 17.5 10 2 17.5 - 1
22827074 GYSR1212JX00-B12 図 1 M 右勝手 1.2 12 24 12 12 120 19.5 12 2 19.5 - 1
10630143 GYSR1212JX00-C12 図 1 M 右勝手 1.5 12 24 12 12 120 19.5 12 2 19.5 - 1
10630228 GYSR1212JX00-D12 図 1 M 右勝手 2 12 24 12 12 120 19.5 12 2 19.5 - 1
10630389 GYSR1212JX00-E12 図 1 M 右勝手 2.5 12 24 12 12 120 19.5 12 2 19.5 - 1
10630525 GYSR1212JX00-F12 図 1 M 右勝手 3 12 24 12 12 120 19.5 12 2 19.5 - 1
22827111 GYSR1616JX00-B13 図 2 M 右勝手 1.2 13 26 16 16 120 25 16 - 1
10630167 GYSR1616JX00-C13 図 2 M 右勝手 1.5 13 26 16 16 120 25 16 - 1
10630242 GYSR1616JX00-D13 図 2 M 右勝手 2 13 26 16 16 120 25 16 - 1
10630419 GYSR1616JX00-E13 図 2 M 右勝手 2.5 13 26 16 16 120 25 16 - 1
10630549 GYSR1616JX00-F13 図 2 M 右勝手 3 13 26 16 16 120 25 16 - 1
10630181 GYSR2012JX00-C13 図 3 M 右勝手 1.5 13 26 20 12 120 28 20 - 1
10630273 GYSR1616JX00-D16 図 2 M 右勝手 2 16 32 16 16 120 28 16 - 1
10630426 GYSR1616JX00-E16 図 2 M 右勝手 2.5 16 32 16 16 120 28 16 - 1
