VQ4MVM - シリーズ詳細 - Webカタログ | 三菱マテリアル

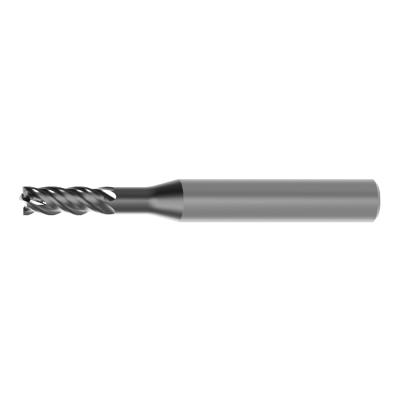

図1
図2

高能率4枚刃スクエアエンドミル
強ランピング加工を可能にする多機能エンドミルです。
底刃ポケットの拡張により、切りくず排出性に優れます。

※実際の製品と画像（代表例）は異なる場合がございます。詳しくは下表寸法欄をご確認ください。

2Dモデル(DXF) 3D 簡単モデル(STP,STL)Simplified 製品リスト(XLSX) 製品パンフレット

EDP	型番	図	在庫	単位	工具径	APMX	LU	DN	LF	DCONMS	BHTA2	クーラント穴	FHA	NOF	DC_MAX	DC_MIN	DCON_MAX	DCON_MIN
23525672	VQ4MVMD0400N180	図 1		M	4	11	18	3.85	50	6	15	-	40 °	4	0	-0.02	0	-0.008
23525689	VQ4MVMD0500N180	図 1		M	5	13	18	4.85	50	6	15	-	40 °	4	0	-0.02	0	-0.008
23525696	VQ4MVMD0600N200	図 2		M	6	13	20	5.85	60	6		-	40 °	4	0	-0.02	0	-0.008
23525702	VQ4MVMD0800N240	図 2		M	8	19	24	7.85	60	8		-	40 °	4	0	-0.02	0	-0.009
23525726	VQ4MVMD1000N300	図 2		M	10	22	30	9.7	70	10		-	40 °	4	0	-0.02	0	-0.009
23525733	VQ4MVMD1200N360	図 2		M	12	26	36	11.7	75	12		-	40 °	4	0	-0.02	0	-0.011
