AQX_Screw-in_MM （多機能用）

P M K N S H
  • 図1

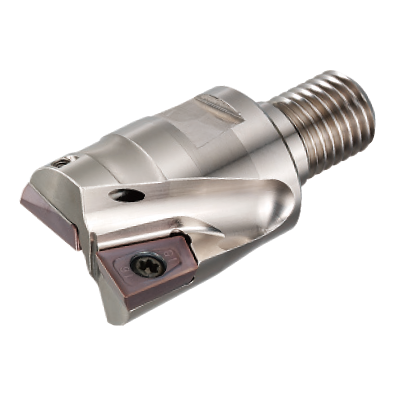

  • 刃先交換式中心刃付きスクエアエンドミル
  • スクリューイン
  • DCONMS=ミリサイズ

※実際の製品と画像（代表例）は異なる場合がございます。詳しくは下表寸法欄をご確認ください。

2D モデル(DXF) 3D 詳細モデル(STP,STL) 3D 簡単モデル(STP,STL) 製品リスト(XLSX)
EDP 型番 図 在庫 単位 勝手 DC LF OAL DCONMS S10 DHUB CRKS KAPR APMX B2 A3 RPMX クーラント穴 刃数 ZEFP ZEFF GAMP GAMF WT
453659 AQXR162M08A30 図 1 M 右勝手 16 30 48 8.5 10 14.7 M8 90 ° 7.4 3.5 ° 4.5 ◯ 2 1 2 0.1 kg
453860 AQXR172M08A30 図 1 M 右勝手 17 30 48 8.5 10 14.5 M8 90 ° 7.4 3.5 ° 4.5 ◯ 2 1 2 0.1 kg
453878 AQXR202M10A30 図 1 M 右勝手 20 30 49 10.5 14 18.6 M10 90 ° 9.2 3.5 ° 6 ◯ 2 1 2 0.2 kg
453886 AQXR212M10A30 図 1 M 右勝手 21 30 49 10.5 14 18.5 M10 90 ° 9.2 3.5 ° 6 ◯ 2 1 2 0.2 kg
453894 AQXR252M12A35 図 1 M 右勝手 25 35 57 12.5 19 23.5 M12 90 ° 11.5 3.5 ° 7.5 ◯ 2 1 2 0.2 kg
453907 AQXR262M12A35 図 1 M 右勝手 26 35 57 12.5 19 23.5 M12 90 ° 11.5 3.5 ° 7.5 ◯ 2 1 2 0.2 kg
453915 AQXR322M16A40 図 1 M 右勝手 32 40 63 17 24 28.5 M16 90 ° 14.5 3.5 ° 9.5 ◯ 2 1 2 0.3 kg
453923 AQXR332M16A40 図 1 M 右勝手 33 40 63 17 24 28.5 M16 90 ° 14.5 3.5 ° 9.5 ◯ 2 1 2 0.3 kg
453931 AQXR352M16A40 図 1 M 右勝手 35 40 63 17 24 28.5 M16 90 ° 16 3.5 ° 11 ◯ 2 1 2 0.3 kg
