回転工具

カッタ

多機能用

OCTACUT

OCTACUT_Arbor_MI （多機能用）

P M K H
  • 図1
  • 図2
  • 図3

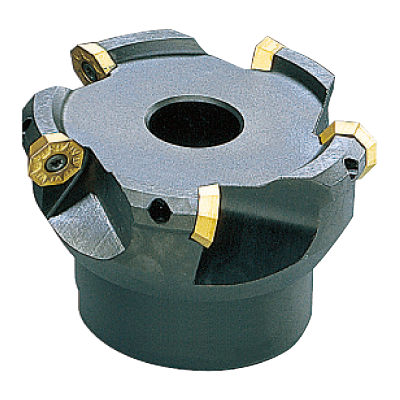

  • 多機能用カッタ
  • アーバタイプ
  • 右勝手
  • DCONMS=インチサイズ

※実際の製品と画像（代表例）は異なる場合がございます。詳しくは下表寸法欄をご確認ください。

2D モデル(DXF) 3D 詳細モデル(STP,STL) 3D 簡単モデル(STP,STL) 製品リスト(XLSX) 切削条件
EDP 型番 図 在庫 単位 勝手 DC DCX DCN LF DCONMS CBDP DCCB KWW L8 DHUB KAPR1 KAPR2 APMX AZ A1 DAH DBC RMPX RPMX クーラント穴 刃数 ZEFP GAMP GAMF WT
182684 OCTACUT0805CR 図 1 M 右勝手 68.4 80 54.7 50 25.4 26 20 9.5 6 53 42 87 9 4 3 13 3.96 ° - 5 5 13 ° -4 ° 1.2 kg
327935 OCTACUT0805CRB 図 1 M 右勝手 71.9 80 61.5 50 25.4 26 20 9.5 6 53 42 87 7 3 2.5 13 2.7 ° - 5 5 13 ° -4 ° 1.2 kg
303984 OCTACUT1006DR 図 1 M 右勝手 88.5 100 74.7 63 31.75 32 26 12.7 8 70 42 87 9 4 3 17 2.95 ° - 6 6 13 ° -4 ° 1.6 kg
10204177 OCTACUT1257ER 図 2 M 右勝手 113.5 125 99.8 63 38.1 35 60 15.9 10 80 42 87 9 4 3 2.21 ° - 7 7 13 ° -4 ° 1.8 kg
303992 OCTACUT1608FR 図 3 M 右勝手 148.5 160 134.8 63 50.8 38 79 19.1 11 120 42 87 9 4 3 1.66 ° - 8 8 13 ° -4 ° 3.6 kg
