回転工具

カッタ

正面削り用

WSF406W

WSF406W_Arbor_MI （鋳鉄高能率切削用）

K
  • 図1
  • 図2
  • 図3

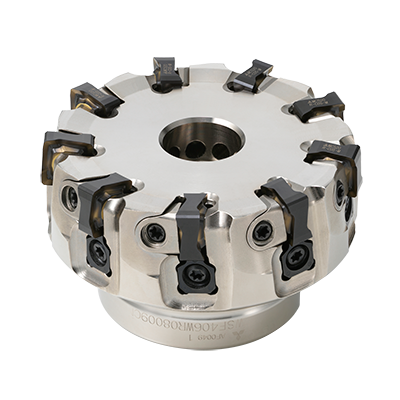

WSF406W_Arbor_MI

  • 刃先振れ調整式鋳鉄加工用正面削りカッタ
  • 独自設計両面インサート
  • 刃先調整機能つき
  • 良質な仕上げ面
  • こば欠け抑制

※実際の製品と画像（代表例）は異なる場合がございます。詳しくは下表寸法欄をご確認ください。

2Dモデル(DXF) 3D 詳細モデル(STP)Detailed 3D 簡単モデル(STP,STL)Simplified 製品リスト(XLSX) 製品パンフレット
EDP 型番 図 在庫 勝手 DC DCX LF DCONMS CBDP DAH DCCB KWW L8 DHUB KAPR APMX DBC CRKS RPMX クーラント穴 刃数 有効切れ刃数 GAMP GAMF WT

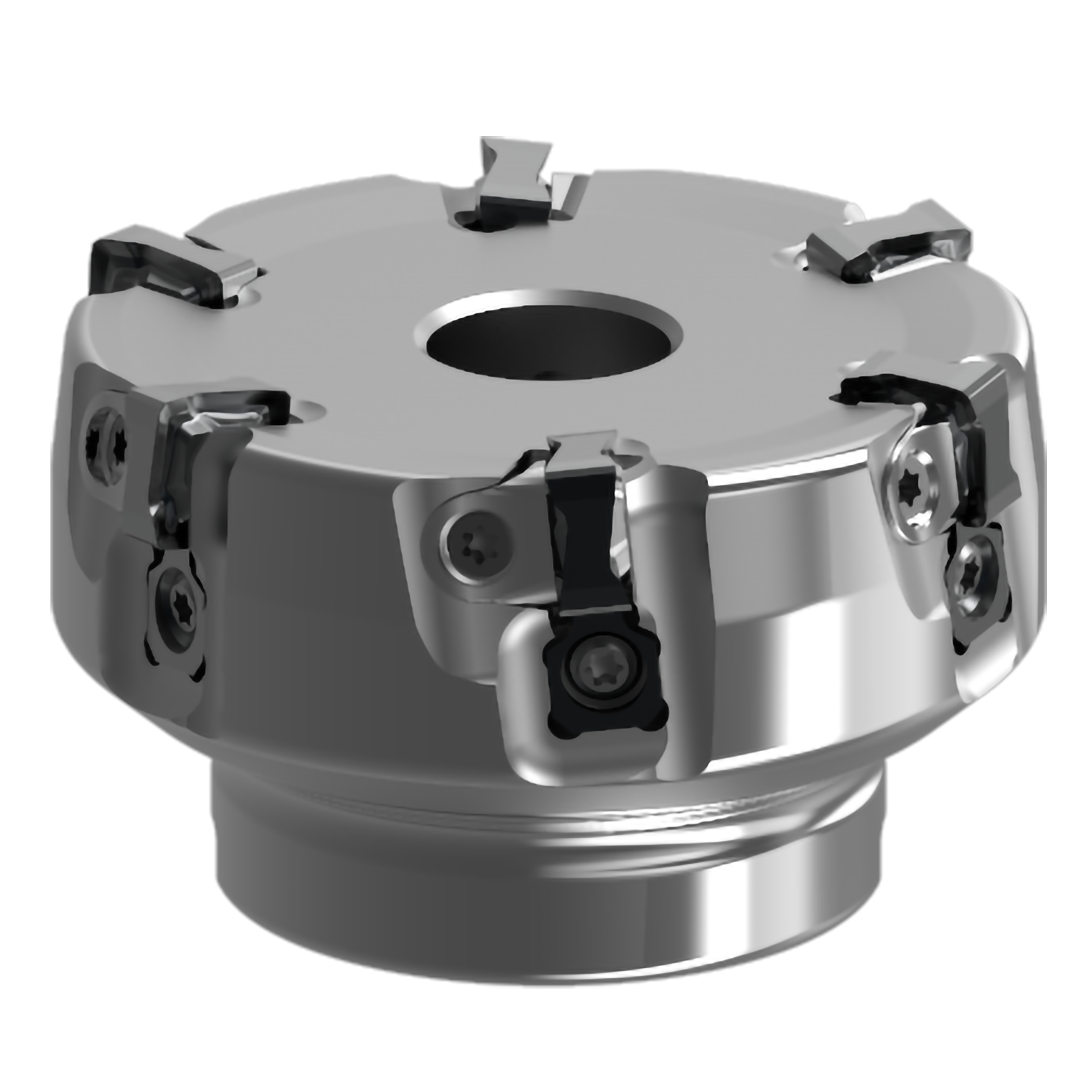

10641170 WSF406WR08006CN 図 1 右勝手 80 - 50 25.4 34 13 20 9.5 6 55 84 ° 7 - - 7800 - 6 6 -6 ° -8 ° 1.2 kg
10641187 WSF406WR08009CN 図 1 右勝手 80 - 50 25.4 34 13 20 9.5 6 55 84 ° 7 - - 7800 - 9 9 -6 ° -8 ° 1.2 kg
10641194 WSF406WR10008DN 図 2 右勝手 100 - 50 31.75 32 - 46 12.7 8 70 84 ° 7 - - 7000 - 8 8 -6 ° -8 ° 1.7 kg
10641200 WSF406WR10012DN 図 2 右勝手 100 - 50 31.75 32 - 46 12.7 8 70 84 ° 7 - - 7000 - 12 12 -6 ° -8 ° 1.7 kg
10641217 WSF406WR12510EN 図 2 右勝手 125 - 63 38.1 42 - 56 15.9 10 80 84 ° 7 - - 6250 - 10 10 -6 ° -8 ° 3.3 kg
10641224 WSF406WR12516EN 図 2 右勝手 125 - 63 38.1 42 - 56 15.9 10 80 84 ° 7 - - 6250 - 16 16 -6 ° -8 ° 3.2 kg
10641231 WSF406WR16014FN 図 2 右勝手 160 - 63 50.8 45 - 80 19.1 11 100 84 ° 7 - - 5500 - 14 14 -6 ° -8 ° 5 kg
10641248 WSF406WR16020FN 図 2 右勝手 160 - 63 50.8 45 - 80 19.1 11 100 84 ° 7 - - 5500 - 20 20 -6 ° -8 ° 4.9 kg
10641255 WSF406WR20016KN 図 3 右勝手 200 - 63 47.625 35 18 140 25.4 14.22 175 84 ° 7 101.6 M16 4900 - 16 16 -6 ° -8 ° 8.6 kg
10641262 WSF406WR20024KN 図 3 右勝手 200 - 63 47.625 35 18 140 25.4 14.22 175 84 ° 7 101.6 M16 4900 - 24 24 -6 ° -8 ° 8.5 kg
10641279 WSF406WR25022KN 図 3 右勝手 250 - 63 47.625 35 18 180 25.4 14.22 220 84 ° 7 101.6 M16 4400 - 22 22 -6 ° -8 ° 14 kg
10641286 WSF406WR25032KN 図 3 右勝手 250 - 63 47.625 35 18 180 25.4 14.22 220 84 ° 7 101.6 M16 4400 - 32 32 -6 ° -8 ° 13.9 kg

在庫:

:標準在庫品

:受注生産品

:現在標準在庫品で将来新製品と置き換わる製品

:特定代理店在庫品
