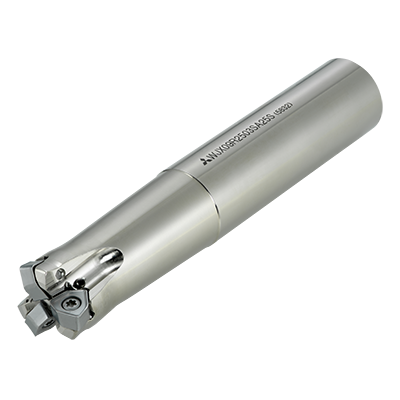

高送り加工用両面インサート式ラジアスカッタ
ネガティブインサート
ダブテイル構造で安定したクランプ
高送り切削に最適
インサートは特殊形状の6コーナタイプ
クーラント穴あり

※実際の製品と画像（代表例）は異なる場合がございます。詳しくは下表寸法欄をご確認ください。

2Dモデル(DXF) 3D 詳細モデル(STP)Detailed 3D 簡単モデル(STP,STL)Simplified 製品リスト(XLSX) 製品パンフレット

EDP	型番	図	単位	勝手	工具径	DCX	LF	DCONMS	LH	B2	APMX	AZ	KAPR	RMPX	RPMX	クーラント穴	刃数	有効切れ刃数	GAMP	GAMF	WT
10618141	WJX09R2502SA25EL	図 1	M	右勝手	14	25	300	25	180	0.35 °	1.2	0.8	15 °	4.7 °	33500	◯	2	2	-8.5 °	-12 °	1 kg
10618042	WJX09R2502SA25L	図 1	M	右勝手	14	25	200	25	120	0.54 °	1.2	0.8	15 °	4.7 °	33500	◯	2	2	-8 °	-12 °	0.6 kg
10617946	WJX09R2502SA25S	図 1	M	右勝手	14	25	140	25	60	1.09 °	1.2	0.8	15 °	4.7 °	33500	◯	2	2	-8 °	-12 °	0.5 kg
10618059	WJX09R2503SA25L	図 1	M	右勝手	14	25	200	25	120	0.54 °	1.2	0.8	15 °	4.7 °	33500	◯	3	3	-8.5 °	-12 °	0.6 kg
10617953	WJX09R2503SA25S	図 1	M	右勝手	14	25	140	25	60	1.09 °	1.2	0.8	15 °	4.7 °	33500	◯	3	3	-8.5 °	-12 °	0.5 kg
10618158	WJX09R2802SA25EL	図 2	M	右勝手	16.9	28	300	25	40		1.2	1.2	15 °	5.6 °	30300	◯	2	2	-7 °	-11 °	1 kg
10618066	WJX09R2802SA25L	図 2	M	右勝手	16.9	28	200	25	40		1.2	1.2	15 °	5.6 °	30300	◯	2	2	-7 °	-11 °	0.7 kg
10617960	WJX09R2802SA25S	図 2	M	右勝手	16.9	28	140	25	40		1.2	1.2	15 °	5.6 °	30300	◯	2	2	-7 °	-11 °	0.5 kg
10618073	WJX09R2803SA25L	図 2	M	右勝手	16.9	28	200	25	40		1.2	1.2	15 °	5.6 °	30300	◯	3	3	-7 °	-11 °	0.7 kg
10617977	WJX09R2803SA25S	図 2	M	右勝手	16.9	28	140	25	40		1.2	1.2	15 °	5.6 °	30300	◯	3	3	-7 °	-11 °	0.5 kg
10618165	WJX09R3202SA32EL	図 1	M	右勝手	20.9	32	300	32	180	0.35 °	1.2	1.2	15 °	4.2 °	27300	◯	2	2	-6 °	-11 °	1.7 kg
10618080	WJX09R3202SA32L	図 1	M	右勝手	20.9	32	200	32	120	0.54 °	1.2	1.2	15 °	4.2 °	27300	◯	2	2	-6 °	-11 °	1.1 kg
10617984	WJX09R3202SA32S	図 1	M	右勝手	20.9	32	150	32	70	0.93 °	1.2	1.2	15 °	4.2 °	27300	◯	2	2	-6 °	-11 °	0.8 kg
10618097	WJX09R3203SA32L	図 1	M	右勝手	20.9	32	200	32	120	0.54 °	1.2	1.2	15 °	4.2 °	27300	◯	3	3	-6 °	-11 °	1.1 kg
10617991	WJX09R3203SA32S	図 1	M	右勝手	20.9	32	150	32	70	0.93 °	1.2	1.2	15 °	4.2 °	27300	◯	3	3	-6 °	-11 °	0.8 kg
10618172	WJX09R3502SA32EL	図 2	M	右勝手	23.8	35	300	32	50		1.2	1.2	15 °	3.6 °	25500	◯	2	2	-6 °	-11 °	1.8 kg
10618103	WJX09R3503SA32L	図 2	M	右勝手	23.8	35	200	32	50		1.2	1.2	15 °	3.6 °	25500	◯	3	3	-6 °	-11 °	1.2 kg
10618004	WJX09R3503SA32S	図 2	M	右勝手	23.8	35	150	32	50		1.2	1.2	15 °	3.6 °	25500	◯	3	3	-6 °	-11 °	0.9 kg
10618110	WJX09R3504SA32L	図 2	M	右勝手	23.8	35	200	32	50		1.2	1.2	15 °	3.6 °	25500	◯	4	4	-6 °	-11 °	1.2 kg
10618011	WJX09R3504SA32S	図 2	M	右勝手	23.8	35	150	32	50		1.2	1.2	15 °	3.6 °	25500	◯	4	4	-6 °	-11 °	0.9 kg
