VPX200_Shank_MM - シリーズ詳細 - Webカタログ

回転工具

カッタ

多機能用

VPX200

VPX200_Shank_MM （高能率多機能）

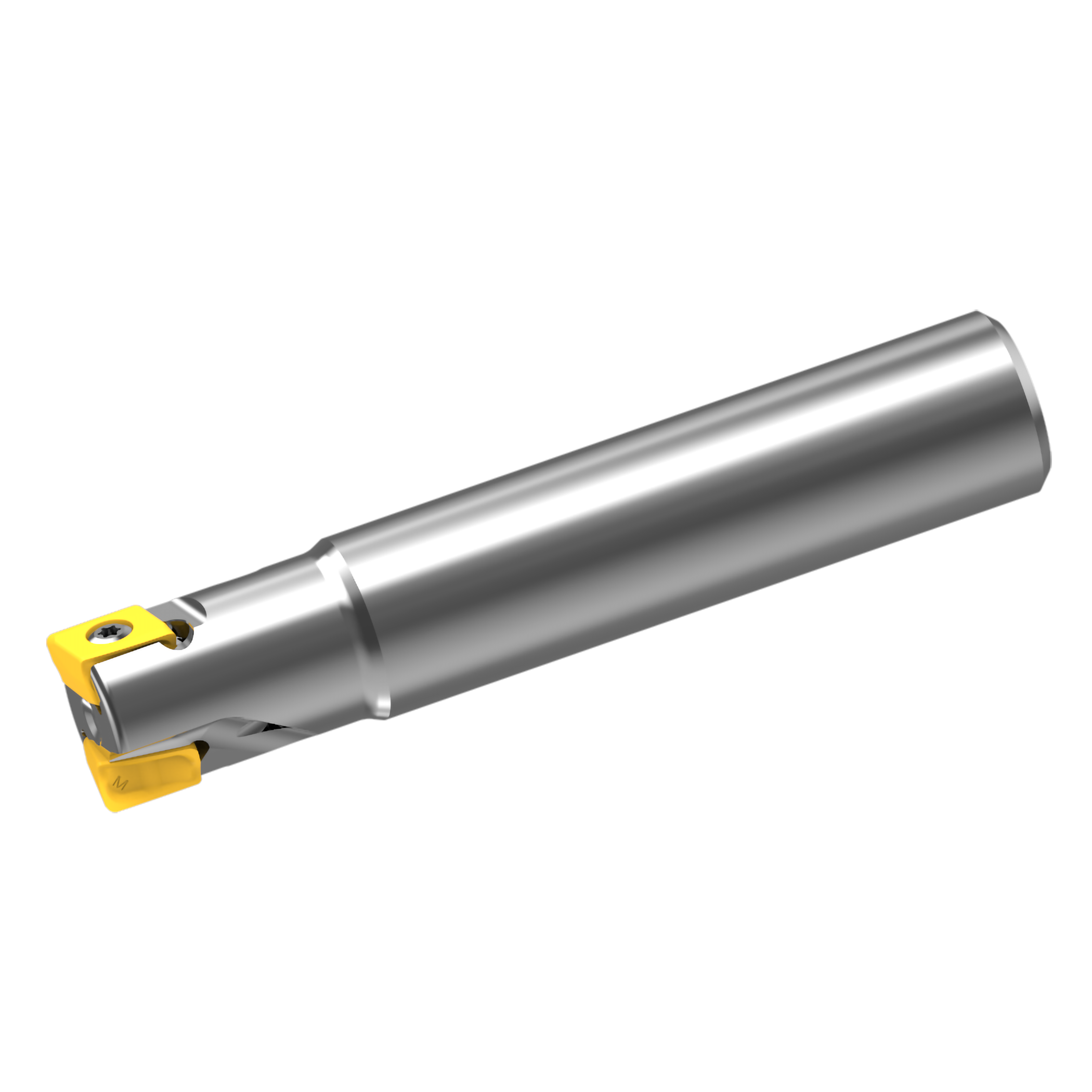

図1
図2

⾼能率加⼯⽤多機能カッタ
特殊設計の４コーナインサート
高精度で高品質なインサート先端に仕上げ刃付き
クーラント穴あり

※実際の製品と画像（代表例）は異なる場合がございます。詳しくは下表寸法欄をご確認ください。

2Dモデル(DXF) 3D 詳細モデル(STP)Detailed 3D 簡単モデル(STP,STL)Simplified 製品リスト(XLSX) 製品パンフレット

EDP	型番	図	勝手	DC	OAL	DCONMS	LH	KAPR	APMX	RMPX	RPMX	クーラント穴	刃数	有効切れ刃数	GAMP	GAMF	WT
10585313	VPX200R1602SA16S	図 1	右勝手	16	85	16	25	90 °	8	1.85 °	37900	◯	2	2	-8 °	-31 °	0.11 kg
10585542	VPX200R1802SA16L	図 2	右勝手	18	120	16	25	90 °	8	1.56 °	35300	◯	2	2	-7 °	-28.5 °	0.17 kg
10585320	VPX200R1802SA16S	図 2	右勝手	18	85	16	25	90 °	8	1.56 °	35300	◯	2	2	-7 °	-28.5 °	0.12 kg
10585337	VPX200R2002SA16S	図 2	右勝手	20	100	16	25	90 °	8	1.35 °	33200	◯	2	2	-6 °	-27 °	0.14 kg
10585559	VPX200R2002SA20L	図 1	右勝手	20	150	20	60	90 °	8	1.35 °	33200	◯	2	2	-6 °	-27 °	0.32 kg
10585351	VPX200R2002SA20S	図 1	右勝手	20	100	20	30	90 °	8	1.35 °	33200	◯	2	2	-6 °	-27 °	0.21 kg
10585344	VPX200R2003SA16S	図 2	右勝手	20	100	16	25	90 °	8	1.35 °	33200	◯	3	3	-6 °	-27 °	0.14 kg
10585368	VPX200R2003SA20S	図 1	右勝手	20	100	20	30	90 °	8	1.35 °	33200	◯	3	3	-6 °	-27 °	0.21 kg
10585566	VPX200R2202SA20L	図 2	右勝手	22	150	20	30	90 °	8	1.16 °	31400	◯	2	2	-6 °	-25 °	0.34 kg
10585375	VPX200R2202SA20S	図 2	右勝手	22	115	20	30	90 °	8	1.16 °	31400	◯	2	2	-6 °	-25 °	0.26 kg
10585382	VPX200R2203SA20S	図 2	右勝手	22	115	20	30	90 °	8	1.16 °	31400	◯	3	3	-6 °	-25 °	0.25 kg
10585399	VPX200R2503SA20S	図 2	右勝手	25	115	20	30	90 °	8	0.97 °	29000	◯	3	3	-6 °	-25 °	0.26 kg
10585573	VPX200R2503SA25L	図 1	右勝手	25	170	25	70	90 °	8	0.97 °	29000	◯	3	3	-6 °	-25 °	0.57 kg
10585412	VPX200R2503SA25S	図 1	右勝手	25	115	25	35	90 °	8	0.97 °	29000	◯	3	3	-6 °	-25 °	0.39 kg
10585405	VPX200R2504SA20S	図 2	右勝手	25	115	20	30	90 °	8	0.97 °	29000	◯	4	4	-6 °	-25 °	0.26 kg
10585429	VPX200R2504SA25S	図 1	右勝手	25	115	25	35	90 °	8	0.97 °	29000	◯	4	4	-6 °	-25 °	0.39 kg
10585580	VPX200R2803SA25L	図 2	右勝手	28	170	25	35	90 °	8	0.84 °	27200	◯	3	3	-6 °	-25 °	0.61 kg
10585436	VPX200R2803SA25S	図 2	右勝手	28	115	25	35	90 °	8	0.84 °	27200	◯	3	3	-6 °	-25 °	0.41 kg
10585443	VPX200R2804SA25S	図 2	右勝手	28	115	25	35	90 °	8	0.84 °	27200	◯	4	4	-6 °	-25 °	0.41 kg
10585450	VPX200R3003SA25S	図 2	右勝手	30	125	25	35	90 °	8	0.77 °	26000	◯	3	3	-6 °	-25 °	0.46 kg
