FSTU1

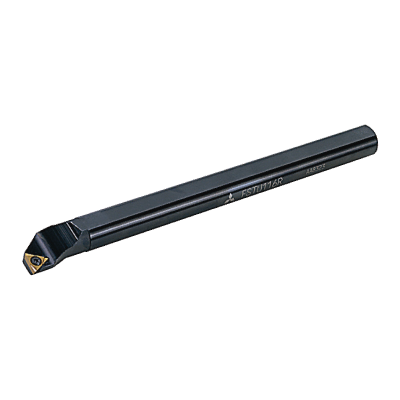

FSTU1 (鋼シャンク)
※実際の製品と画像(代表例)は異なる場合がございます。詳しくは下表寸法欄をご確認ください。
EDP | 型番 | 図 | 在庫 | 単位 | 勝手 | KAPR | DMIN | DCONMS | LF | LDRED | WF | H | GAMF | GAMP | クーラント穴 | 刃数 | Applicable_Inserts |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
102218 | FSTU108R | 図 1 |
|
M | 右勝手 | 93 ° | 10 | 8 | 125 | 18 | 5 | 7 | 15 ° | 5 ° | - | 1 | TPMX0802〇〇,TPGX0802〇〇 |
102219 | FSTU110R | 図 1 |
|
M | 右勝手 | 93 ° | 12 | 10 | 150 | 22 | 6 | 9 | 13 ° | 5 ° | - | 1 | TPMX0902〇〇,TPGX0902〇〇 |
102221 | FSTU112R | 図 1 |
|
M | 右勝手 | 93 ° | 16 | 12 | 180 | 25 | 8 | 11 | 10 ° | 5 ° | - | 1 | TPMX0902〇〇,TPGX0902〇〇 |
110071 | FSTU116R | 図 1 |
|
M | 右勝手 | 93 ° | 22 | 16 | 200 | 30 | 11 | 14 | 7 ° | 5 ° | - | 1 | TPMX1103〇〇,TPGX1103〇〇 |
113618 | FSTU108L | 図 1 |
|
M | 左勝手 | 93 ° | 10 | 8 | 125 | 18 | 5 | 7 | 15 ° | 5 ° | - | 1 | TPMX0802〇〇,TPGX0802〇〇 |
190561 | FSTU110L | 図 1 |
|
M | 左勝手 | 93 ° | 12 | 10 | 150 | 22 | 6 | 9 | 13 ° | 5 ° | - | 1 | TPMX0902〇〇,TPGX0902〇〇 |
102220 | FSTU112L | 図 1 |
|
M | 左勝手 | 93 ° | 16 | 12 | 180 | 25 | 8 | 11 | 10 ° | 5 ° | - | 1 | TPMX0902〇〇,TPGX0902〇〇 |
102222 | FSTU116L | 図 1 |
|
M | 左勝手 | 93 ° | 22 | 16 | 200 | 30 | 11 | 14 | 7 ° | 5 ° | - | 1 | TPMX1103〇〇,TPGX1103〇〇 |
