5G1L4E16 - GYシリーズ製品詳細 - Webカタログ

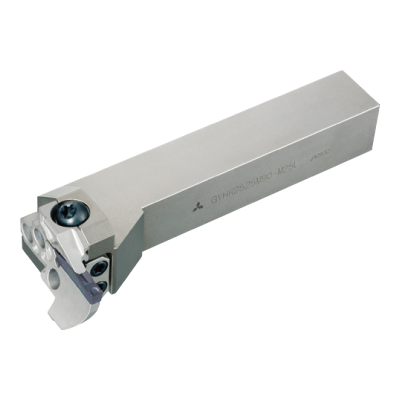

※実際の製品と画像（代表例）は異なる場合がございます。詳しくは下表寸法欄をご確認ください。

モジュラーホルダ: GYHL2525M90-M25R
モジュラーブレード: GYM25RD-E12-135
勝手: 左勝手
CW: 2.39|2.50|2.74
CDX: 12
DAXN: 135
DAXX: 200
H: 25
B: 25
LF: 150
LH: 38
HF: 25
WF: 53
クーラント穴: -

在庫:

:標準在庫品

:受注生産品

:現在標準在庫品で将来新製品と置き換わる製品

:特定代理店在庫品

「機能アイコン」と「ダウンロードアイコン」について

お気に入りに製品を追加できます。

YouTubeで動画をご覧いただけます。

製品情報をプリントアウトします。

製品パンフレット製品のパンフレットを確認できます。

製品詳細表示製品の詳細を確認できます。

推奨切削条件製品の推奨切削条件を確認できます。

2Dモデル(DXF) DXFデータをダウンロードできます。

3D 詳細モデル(STP)Detailed 詳細STEPデータをダウンロードできます。

3D 簡単モデル(STP,STL)Simplified 簡単STEPデータをダウンロードできます。

2Dモデル(DXF)
一括ダウンロード DXFデータを一括ダウンロードできます。

3D 詳細モデル(STP)
一括ダウンロードDetailed STEPデータを一括ダウンロードできます。

3D 簡単モデル(STP,STL)
一括ダウンロードSimplified STLデータを一括ダウンロードできます。

製品リスト(XLSX) シリーズ単位で一覧と画像をダウンロードできます。

マークの見方

材質

極超微粒子超硬合金
刃部材質に極超微粒子超硬合金を使用。

立方晶窒化硼素
刃部材質に当社独自のCBNを使用。

セラミック
刃部材質にセラミックを使用。

高級粉末ハイス
刃部材質に高硬度粉末ハイスを使用。

コバルトハイス
刃部材質にコバルトハイスを使用。

ハイス
刃部材質にハイスを使用。

許容差

外径の許容差
エンドミルの外径の許容差。

ボール半径の許容差
ボールエンドミルのＲの許容差。

ラジアス半径の許容差
ラジアスエンドミルのRの許容差。

テーパエンドミルのテーパ半角の許容差。
テーパエンドミルのテーパ半角の許容差。

先端径の許容差
エンドミルの先端径の許容差。

シャンク径の許容差
エンドミルのシャンク径の許容差。

角度・クーラントホール・シャープコーナ・ギャッシュラン

ねじれ角
エンドミルのねじれ角。

底刃クーラントホール付

外周刃クーラントホール付

シャープコーナ
エンドミルの刃先がシャープコーナ。

ギャッシュランド
エンドミルの刃先がギャッシュランド付。

コーティング

スマートミラクルコーティング
難削材加工に最適な(Al,Cr)N系コーティング。

スマートミラクルコーティング(チタン合金加工用)
難削材加工に最適な(Al,Cr)N系コーティング。

スマートミラクルコーティング(ニッケル基超耐熱合金加工用)
耐摩耗性と耐熱性に優れた(Al,Ti,Si)N系のコーティング。高い被膜硬さと耐熱性を実現し、優れた耐摩耗性・耐チッピング性を発揮。

インパクトミラクルレボリューションコーティング
VFのナノ結晶化技術に、(Al,Cr,Si)N 系膜の優れた耐酸化性を付加した高硬度鋼用コーティング。

インパクトミラクルコーティング
単一相ナノ結晶コーティング技術により、高い皮膜硬さと耐熱性を実現した高硬度鋼用コーティング

MS plusコーティング
炭素鋼から高硬度鋼まで幅広い領域に対応。

MSコーティング
汎用性の高いPVDコーティング

ミラクルコーティング
独自の(Al,Ti)Nコーティングで炭素鋼、高硬度鋼のドライ加工にも対応。

CRNコーティング
銅電極加工用のコーティング。

DLCコーティング
CVDダイヤモンドに迫る硬さを高い密着力で実現したPVDDLCコーティング。（新明和工業株式会社との共同開発）

CVDダイヤモンドコーティング CFRP
CFRP加工用のコーティング。

CVD ダイヤモンドコーティング
膜の密着性に優れた高性能な硬脆材用コーティング。

ダイヤモンドコーティング
グラファイト加工に最適なコーティング。

バイオレットコーティング
独自の(Al,Ti)Nコーティングが長寿命を実現。

プロパティ(記号)

アルファベット順

プロパティ記号	部位・内容	英語名
ADJLX	最大調整限界	adjustment limit maximum
ADJRG	調整範囲	adjustment range
ALF	径方向逃げ角	clearance angle radial
ALP	軸方向逃げ角	clearance angle axial
AN	逃げ角	clearance angle major
ANN	副切れ刃逃げ角	clearance angle minor
APMX	最大切込み	depth of cut maximum
AS	ワイパー刃逃げ角	clearance angle wiper edge
ASP	調整ネジ長さ	adjusting screw protrusion
AZ	最大プランジ切込み(内刃有効切れ刃高さ)	plunge depth maximum
B	シャンク幅	shank width
BBD	バランス設計	balanced by design
BCH	コーナ面取り幅	corner chamfer length
BD	本体径	body diameter
BDX	最大本体径	body diameter maximum
BHCC	ボルト穴ピッチ径数	bolt hole circle count
BHTA	本体テーパ半角	body half taper angle
BMC	本体マテリアルコード	body material code
BS	ワイパー刃幅	wiper edge length
BSR	ワイパー刃R	wiper edge radius
CASC	カートリッジサイズコード	cartridge size code
CB	チップブレーカ面数	chip breaker face count
CBP	チップブレーカプロパティ	chip breaker property
CBDP	取付け穴深さ	connection bore depth
CBMD	チップブレーカ名	chip breaker manufacturers designation
CCMS	機械側接続コード	connection code machine side
CCWS	ワーク側接続コード	connection code workpiece side
CCP	面取コーナプロパティ	chamfer corner property
CDI	ドリルインサート切削径	insert cutting diameter
CDX	最大溝深さ	cutting depth maximum
CEATC	切込み角タイプコード	tool cutting edge angle type code
CECC	切れ刃ホーニングコード	cutting edge condition code
CEDC	切れ刃数	cutting edge count
CF	スポット面取り	spot chamfer
CHW	コーナ面取り幅	corner chamfer width
CICT	刃数	cutting item count
CNC	コーナ数	corner count
CND	クーラント入口径	coolant entry diameter
CNSC	クーラント入口スタイルコード	coolant entry style code
CNT	クーラント入口ねじサイズ	coolant entry thread size
CP	クーラント圧	coolant pressure
CRE	スポットR	spot radius
CRKS	取付けねじサイズ	connection retention knob thread size
CSP	クーラント供給プロパティ	coolant supply property
CTP	コーティングプロパティ	coating property
CTX	X方向CTX寸法	cutting point translation X-direction
CTY	Y方向CTY寸法	cutting point translation Y-direction
CUTDIA	最大突切り径	work piece parting diameter maximum
CUB	ベース接続ユニット	connection unit basis
CW	切削幅	cutting width
CWX	最大切削幅	cutting width maximum
CXD	クーラント出口径	coolant exit diameter
CXSC	クーラント出口スタイルコード	coolant exit style code
CZC	接続サイズ	connection size code
D1	インサート取付け穴径	fixing hole diameter
DAH	アクセス穴径 (ボルト穴径)	diameter access hole
DAXN	最小端面溝加工径	axial groove outside diameter minimum
DAXX	最大端面溝加工径	axial groove outside diameter maximum
DBC	ボルト穴ピッチ径	diameter bolt circle
DC	切削径	cutting diameter
DCB	取付け穴径	connection bore diameter
DCBN	最小取付け穴径	connection bore diameter minimum
DCBX	最大取付け穴径	connection bore diameter maximum
DCC	デザインコンフィグスタイルコード	design configuration style code
DCCB	取付けボルト座径	counterbore diameter connection bore
DCIN	切削内径	cutting diameter internal
DCINN	最小切削内径	cutting diameter internal minimum
DCINX	最大切削内径	cutting diameter internal maximum
DCN	最小切削径	cutting diameter minimum
DCON	接続径	connection diameter
DCONMS	機械側接続径	connection diameter machine side
DCONWS	ワーク側接続径	connection diameter workpiece side
DCSC	切削径サイズコード	cutting diameter size code
DCSFMS	接触面の径, フランジ径	contact surface diameter machine side
DCX	最大切削径	cutting diameter maximum
DF	フランジ径	flange diameter
DHUB	ハブ径	hub diameter
DMIN	最小加工径	minimum bore diameter
DMM	シャンク径	shank diameter
DN	首径	neck diameter
DRVA	ドライブ角	drive angle
EPSR	逃げ角	insert included angle
FHA	フルートねじれ角	flute helix angle
FHCSA	取付け穴テーパ角	fixing hole countersunk angle
FHCSD	取付け穴上部径	fixing hole countersunk diameter
FLGT	フランジ厚さ	flange thickness
FMT	形状タイプ	form type
FXHLP	取付け穴プロパティ	fixing hole property
GAMF	径方向すくい角	rake angle radial
GAMN	直角すくい角	rake angle normal
GAMO	垂直すくい角	rake angle orthogonal
GAMP	軸方向すくい角	rake angle axial
GAN	ブレーカすくい角	insert rake angle
H	シャンク高さ	shank height
HA	理論ねじ高さ	thread height theoretical
HAND	勝手	hand
HBH	下部オフセット高さ	head bottom offset height
HBKL	背面オフセット長さ	head back offset length
HBKW	背面オフセット幅	head back offset width
HBL	下部オフセット長さ	head bottom offset length
HC	実ねじ高さ	thread height actual
HF	刃先高さ	functional height
HHUB	ハブ高さ	hub height
HTB	本体高さ	body height
IC	内接円サイズ	inscribed circle diameter
IFS	インサートマウントスタイルコード	insert mounting style code
IIC	インサートインターフェースコード	insert interface code
INSL	インサート長さ	insert length
KAPR	切込み角	tool cutting edge angle
KCH	コーナ面取り角	corner chamfer angle
KRINS	主切込み角	cutting edge angle major
KWL	キー溝長さ	keyway length
KWW	キー溝幅	keyway width
KYP	キー溝プロパティ	keyway property
L	切れ刃長さ	cutting edge length
LAMS	切れ刃傾き角	inclination angle
LB	本体長さ	body length
LBB	ブレーカ幅	chip breaker width
LBX	最大本体長さ	body length maximum
LCCB	取付けボルト座厚さ	counterbore depth connection bore
LCF	フルート長さ	length chip flute
LDRED	首下長さ	reduced body diameter length
LE	有効切れ刃長さ	cutting edge effective length
LF	機能長さ	functional length
LFA	LFA長さ	a dimension on lf
LH	ヘッド長さ、首下長さ	head length
LPR	工具突出し長さ	protruding length
LS	シャンク長さ	shank length
LSC	クランプ長さ	clamping length
LSCN	最小クランプ長さ	clamping length minimum
LSCX	最大クランプ長さ	clamping length maximum
LTA	LTA長さ	LTA length (length from MCS to CRP)
LU	使用長さ	usable length
LUX	最大使用長さ	usable length maximum
M	内接円からの刃先位置	m-dimension
M2	M2寸法	distance between the nominal inscribed circle and the corner of an insert that has the secondary included angle
MHA	取付け穴角度	mounting hole angle
MHD	取付け穴距離	mounting hole distance
MHH	取付け穴高さ	mounting hole height
MIID	マスターインサート記号	master insert identification
MTP	クランプタイプコード	clamping type code
NCE	エンド刃数	cutting end count
NOF	フルート数	flute count
NOI	インサートインデックス数	insert index count
NT	ねじ切りインサート山数	tooth count
OAH	全高	overall height
OAL	全長	overall length
OAW	全幅	overall width
PDPT	インサート刃形深さ	profile depth insert
PDX	X 方向刃形位置	profile distance ex
PDY	Y 方向刃形位置	profile distance ey
PFS	プロファイルスタイルコード	profile style code
PL	先端と肩部寸法差	point length
PNA	ねじ山角	profile included angle
PSIR	横切れ刃角、コーナ角、リード角	tool lead angle
PSIRL	左側前切れ刃角	cutting edge angle major left hand
PSIRR	右側前切れ刃角	cutting edge angle major right hand
RAL	左側横逃げ角	relief angle left hand
RAR	右側横逃げ角	relief angle right hand
RCP	丸コーナプロパティ	rounded corner property
RE	コーナR	corner radius
REL	左側コーナR	corner radius left hand
RER	右側コーナR	corner radius right hand
RMPX	最大ランピング角	ramping angle maximum
RPMX	最高許容回転速度	rotational speed maximum
S	厚み	insert thickness
S1	インサート総厚さ	insert thickness total
SC	インサート形状コード	insert shape code
SDL	ステップ長さ	step diameter length
SIG	先端角	point angle
SSC	インサートシートサイズコード	insert seat size code
SX	シャンク断面形状コード	shank cross section shape code
TC	精度	tolerance class insert
TCE	チップ切れ刃コード	tipped cutting edge code
TCTR	ねじ公差クラス	thread tolerance class
TD	ねじ径	thread diameter
THFT	ねじ形状タイプ	thread form type
THL	ねじ部長さ	threading length
THLGTH	ねじ長さ	thread length
THSC	工具ホルダ形状コード	tool holder shape code
THUB	ハブ厚さ	hub thickness
TP	ねじピッチ	thread pitch
TPI	ねじ山数 / インチ	threads per inch
TPIN	最小ねじ山数 / インチ	threads per inch minimum
TPIX	最大ねじ山数 / インチ	threads per inch maximum
TPN	最小ねじピッチ	thread pitch minimum
TPT	ねじプロファイルタイプ	thread profile type
TPX	最大ねじピッチ	thread pitch maximum
TQ	締付けトルク	torque
TSYC	工具スタイルコード	tool style code
TTP	ねじタイプ	thread type
ULDR	使用可能長さ/切削径比	usable length diameter ratio
UST	ユニットシステム	unit system
W1	インサート幅	insert width
WEP	ワイパー刃プロパティ	wiper edge property
WF	機能幅	functional width
WF2	切削基準点と旋削工具の前座面との間の距離	distance between the cutting reference point and the front seating surface of a turning tool
WFS	第二機能幅	functional width secondary
WT	質量	weight of item
ZEFF	正面有効切れ刃数	face effective cutting edge count
ZEFP	外周有効切れ刃数	peripheral effective cutting edge count
ZNC	切れ刃センター数	cutting edge center count
ZNF	正面取付けインサート数	face mounted insert count
ZNP	外周取付けインサート数	peripheral mounted insert count

“ISO13399”に準拠した記号一覧

ISO13399基準系記号	部位・内容	英語名
CIP	CIP座標系	Coordinate system In Process
CRP	CRPポイント	Cutting Reference Point
CSW	CSW座標系	Coordinate System Workpiece side
MCS	MCS座標系	Mounting Coordinate System
PCS	PCS座標系	Primary Coordinate System
