GT Holder 90°

GT Holder 90°

NEW

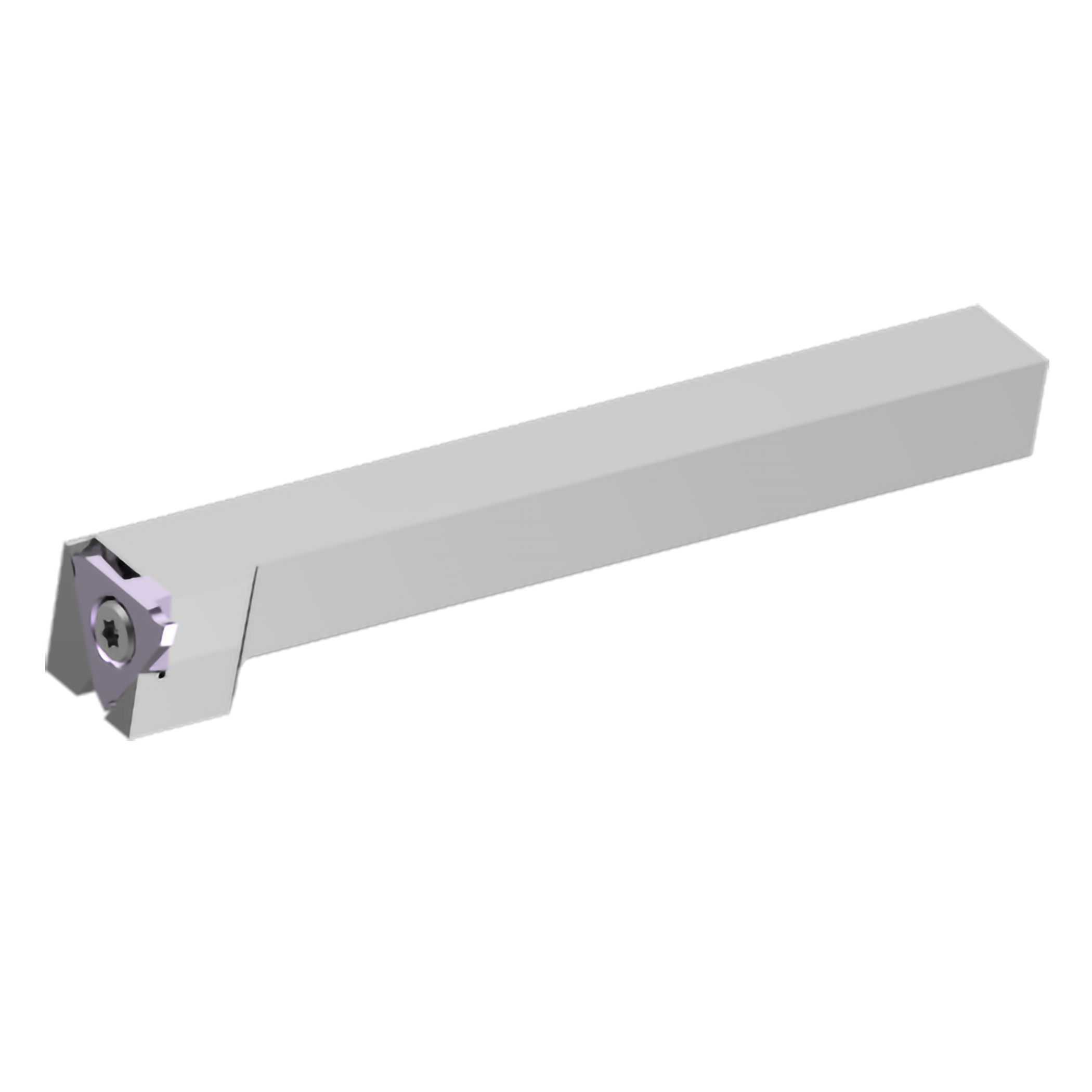

GTAFR1010-30

※実際の製品と画像（代表例）は異なる場合がございます。詳しくは下表寸法欄をご確認ください。

EDP No：24092739

2Dモデル(DXF) 3D 詳細モデル(STP)Detailed 3D 簡単モデル(STP,STL)Simplified

製品詳細
在庫
標準在庫品
単位
M
勝手
右勝手
H
10
B
10
LF
100
HF
10
CDX
3
WF
15
HBH
3
CWN
0.25
CWX
3
B2
2°
ALP
-6°
刃数
1
Applicable_Inserts
GTAT〇〇〇〇,GTBT〇〇〇〇,GTCT〇〇〇〇
