GT Holder 90° Round Shank

GT Holder 90° Round Shank

NEW

SH190-GTAFL-30

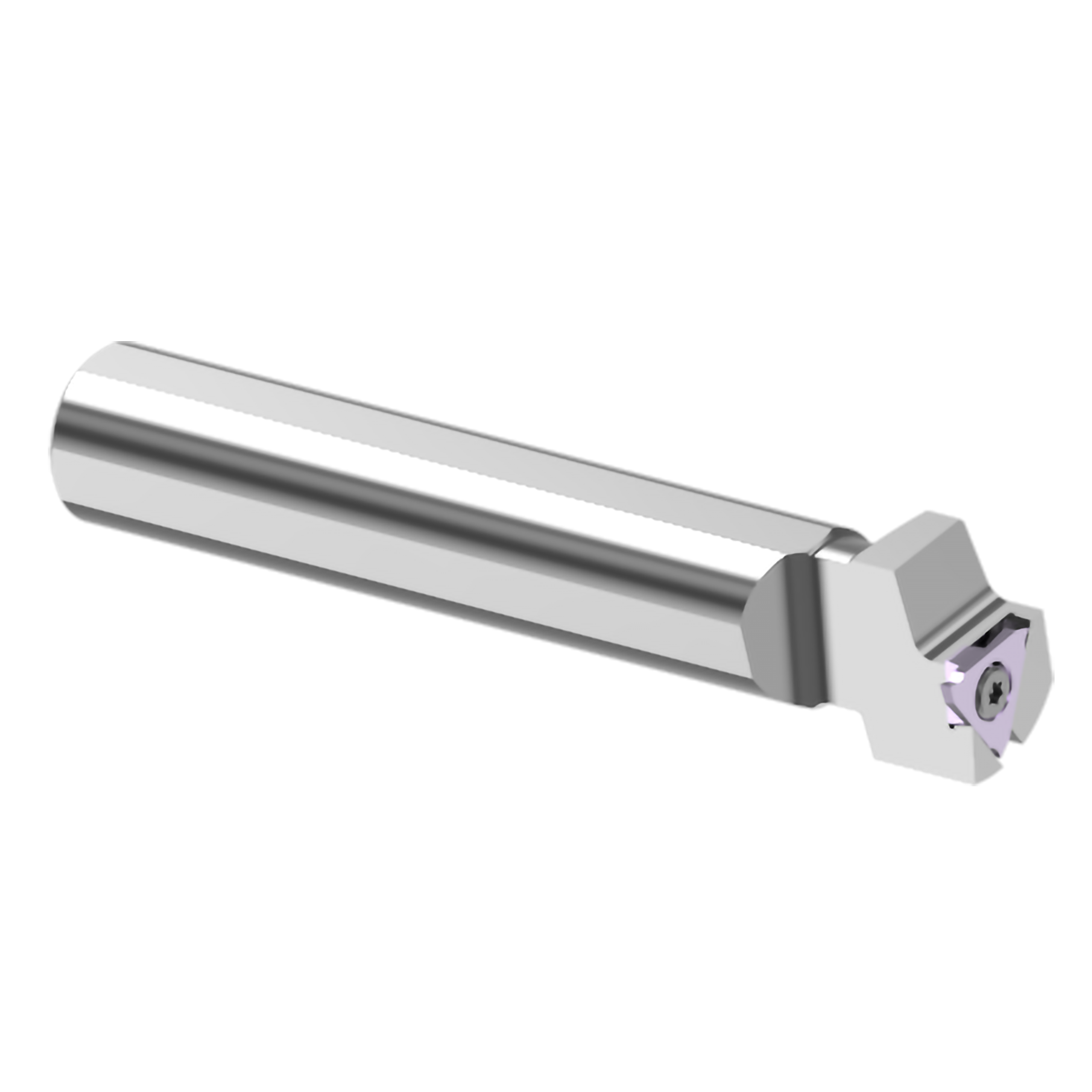

※実際の製品と画像（代表例）は異なる場合がございます。詳しくは下表寸法欄をご確認ください。

EDP No：24092869

2Dモデル(DXF) 3D 詳細モデル(STP)Detailed 3D 簡単モデル(STP,STL)Simplified

製品詳細
在庫
標準在庫品
単位
M
勝手
左勝手
H
18
B
18
DCONMS
19.05
LF
115
LDRED
18
CDX
3
WF
6
CWN
0.25
CWX
3
B2
2°
ALP
-6°
GAMF
20°
刃数
1
Applicable_Inserts
GTAT〇〇〇〇,GTBT〇〇〇〇,GTCT〇〇〇〇
