鋼用
ステンレス鋼
鋳鉄対応
非鉄対応
難削材対応
高硬度材対応

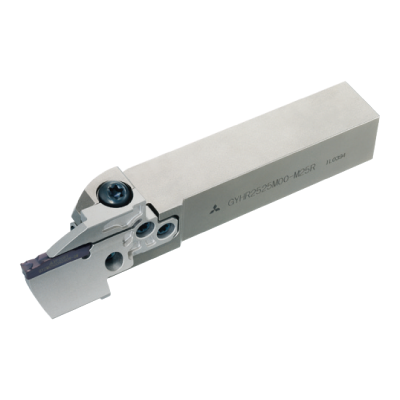

- モジュラーホルダ
- GYHL2020K00-M25L
- モジュラーブレード
- GYM25LD-G14-040
- 勝手
- 左勝手
- DAXN
- 40
- DAXX
- 50
- CDX
- 14
- H
- 20
- LF
- 125
- LH
- 39
- HF
- 20
- WF
- 26
- HBH
- 5
- クーラント穴
- -
| 形状 | EDP | 型番 | 在庫 | カテゴリ | 同梱数量 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
在庫:
:標準在庫品
:受注生産品
:現在標準在庫品で将来新製品と置き換わる製品
:特定代理店在庫品
「機能アイコン」と「ダウンロードアイコン」について
お気に入りに製品を追加できます。
YouTubeで動画をご覧いただけます。
製品情報をプリントアウトします。
製品パンフレット
製品のパンフレットを確認できます。
製品詳細表示
製品の詳細を確認できます。
推奨切削条件
製品の推奨切削条件を確認できます。
2Dモデル(DXF)
DXFデータをダウンロードできます。
3D 詳細モデル(STP)Detailed
詳細STEPデータをダウンロードできます。
3D 簡単モデル(STP,STL)Simplified
簡単STEPデータをダウンロードできます。
2Dモデル(DXF)
一括ダウンロード DXFデータを一括ダウンロードできます。
一括ダウンロード DXFデータを一括ダウンロードできます。
3D 詳細モデル(STP)
一括ダウンロードDetailed STEPデータを一括ダウンロードできます。
一括ダウンロードDetailed STEPデータを一括ダウンロードできます。
3D 簡単モデル(STP,STL)
一括ダウンロードSimplified STLデータを一括ダウンロードできます。
一括ダウンロードSimplified STLデータを一括ダウンロードできます。
製品リスト(XLSX)
シリーズ単位で一覧と画像をダウンロードできます。
マークの見方
材質
刃部材質に極超微粒子超硬合金を使用。
刃部材質に当社独自のCBNを使用。
刃部材質にセラミックを使用。
刃部材質に高硬度粉末ハイスを使用。
刃部材質にコバルトハイスを使用。
刃部材質にハイスを使用。
許容差
エンドミルの外径の許容差。
ボールエンドミルのＲの許容差。
ラジアスエンドミルのRの許容差。
テーパエンドミルのテーパ半角の許容差。
エンドミルの先端径の許容差。
エンドミルのシャンク径の許容差。
角度・クーラントホール・シャープコーナ・ギャッシュラン
エンドミルのねじれ角。
エンドミルの刃先がシャープコーナ。
エンドミルの刃先がギャッシュランド付。
コーティング
難削材加工に最適な(Al,Cr)N系コーティング。
難削材加工に最適な(Al,Cr)N系コーティング。
耐摩耗性と耐熱性に優れた(Al,Ti,Si)N系のコーティング。高い被膜硬さと耐熱性を実現し、優れた耐摩耗性・耐チッピング性を発揮。
VFのナノ結晶化技術に、(Al,Cr,Si)N 系膜の優れた耐酸化性を付加した高硬度鋼用コーティング。
単一相ナノ結晶コーティング技術により、高い皮膜硬さと耐熱性を実現した高硬度鋼用コーティング
炭素鋼から高硬度鋼まで幅広い領域に対応。
汎用性の高いPVDコーティング
独自の(Al,Ti)Nコーティングで炭素鋼、高硬度鋼のドライ加工にも対応。
銅電極加工用のコーティング。
CVDダイヤモンドに迫る硬さを高い密着力で実現したPVDDLCコーティング。（新明和工業株式会社との共同開発）
CFRP加工用のコーティング。
膜の密着性に優れた高性能な硬脆材用コーティング。
グラファイト加工に最適なコーティング。
独自の(Al,Ti)Nコーティングが長寿命を実現。
プロパティ(記号)
アルファベット順
| プロパティ記号 | 部位・内容 | 英語名 |
|---|---|---|
| ADJLX | 最大調整限界 | adjustment limit maximum |
| ADJRG | 調整範囲 | adjustment range |
| ALF | 径方向逃げ角 | clearance angle radial |
| ALP | 軸方向逃げ角 | clearance angle axial |
| AN | 逃げ角 | clearance angle major |
| ANN | 副切れ刃逃げ角 | clearance angle minor |
| APMX | 最大切込み | depth of cut maximum |
| AS | ワイパー刃逃げ角 | clearance angle wiper edge |
| ASP | 調整ネジ長さ | adjusting screw protrusion |
| AZ | 最大プランジ切込み(内刃有効切れ刃高さ) | plunge depth maximum |
| B | シャンク幅 | shank width |
| BBD | バランス設計 | balanced by design |
| BCH | コーナ面取り幅 | corner chamfer length |
| BD | 本体径 | body diameter |
| BDX | 最大本体径 | body diameter maximum |
| BHCC | ボルト穴ピッチ径数 | bolt hole circle count |
| BHTA | 本体テーパ半角 | body half taper angle |
| BMC | 本体マテリアルコード | body material code |
| BS | ワイパー刃幅 | wiper edge length |
| BSR | ワイパー刃R | wiper edge radius |
| CASC | カートリッジサイズコード | cartridge size code |
| CB | チップブレーカ面数 | chip breaker face count |
| CBP | チップブレーカプロパティ | chip breaker property |
| CBDP | 取付け穴深さ | connection bore depth |
| CBMD | チップブレーカ名 | chip breaker manufacturers designation |
| CCMS | 機械側接続コード | connection code machine side |
| CCWS | ワーク側接続コード | connection code workpiece side |
| CCP | 面取コーナプロパティ | chamfer corner property |
| CDI | ドリルインサート切削径 | insert cutting diameter |
| CDX | 最大溝深さ | cutting depth maximum |
| CEATC | 切込み角タイプコード | tool cutting edge angle type code |
| CECC | 切れ刃ホーニングコード | cutting edge condition code |
| CEDC | 切れ刃数 | cutting edge count |
| CF | スポット面取り | spot chamfer |
| CHW | コーナ面取り幅 | corner chamfer width |
| CICT | 刃数 | cutting item count |
| CNC | コーナ数 | corner count |
| CND | クーラント入口径 | coolant entry diameter |
| CNSC | クーラント入口スタイルコード | coolant entry style code |
| CNT | クーラント入口ねじサイズ | coolant entry thread size |
| CP | クーラント圧 | coolant pressure |
| CRE | スポットR | spot radius |
| CRKS | 取付けねじサイズ | connection retention knob thread size |
| CSP | クーラント供給プロパティ | coolant supply property |
| CTP | コーティングプロパティ | coating property |
| CTX | X方向CTX寸法 | cutting point translation X-direction |
| CTY | Y方向CTY寸法 | cutting point translation Y-direction |
| CUTDIA | 最大突切り径 | work piece parting diameter maximum |
| CUB | ベース接続ユニット | connection unit basis |
| CW | 切削幅 | cutting width |
| CWX | 最大切削幅 | cutting width maximum |
| CXD | クーラント出口径 | coolant exit diameter |
| CXSC | クーラント出口スタイルコード | coolant exit style code |
| CZC | 接続サイズ | connection size code |
| D1 | インサート取付け穴径 | fixing hole diameter |
| DAH | アクセス穴径 (ボルト穴径) | diameter access hole |
| DAXN | 最小端面溝加工径 | axial groove outside diameter minimum |
| DAXX | 最大端面溝加工径 | axial groove outside diameter maximum |
| DBC | ボルト穴ピッチ径 | diameter bolt circle |
| DC | 切削径 | cutting diameter |
| DCB | 取付け穴径 | connection bore diameter |
| DCBN | 最小取付け穴径 | connection bore diameter minimum |
| DCBX | 最大取付け穴径 | connection bore diameter maximum |
| DCC | デザインコンフィグスタイルコード | design configuration style code |
| DCCB | 取付けボルト座径 | counterbore diameter connection bore |
| DCIN | 切削内径 | cutting diameter internal |
| DCINN | 最小切削内径 | cutting diameter internal minimum |
| DCINX | 最大切削内径 | cutting diameter internal maximum |
| DCN | 最小切削径 | cutting diameter minimum |
| DCON | 接続径 | connection diameter |
| DCONMS | 機械側接続径 | connection diameter machine side |
| DCONWS | ワーク側接続径 | connection diameter workpiece side |
| DCSC | 切削径サイズコード | cutting diameter size code |
| DCSFMS | 接触面の径, フランジ径 | contact surface diameter machine side |
| DCX | 最大切削径 | cutting diameter maximum |
| DF | フランジ径 | flange diameter |
| DHUB | ハブ径 | hub diameter |
| DMIN | 最小加工径 | minimum bore diameter |
| DMM | シャンク径 | shank diameter |
| DN | 首径 | neck diameter |
| DRVA | ドライブ角 | drive angle |
| EPSR | 逃げ角 | insert included angle |
| FHA | フルートねじれ角 | flute helix angle |
| FHCSA | 取付け穴テーパ角 | fixing hole countersunk angle |
| FHCSD | 取付け穴上部径 | fixing hole countersunk diameter |
| FLGT | フランジ厚さ | flange thickness |
| FMT | 形状タイプ | form type |
| FXHLP | 取付け穴プロパティ | fixing hole property |
| GAMF | 径方向すくい角 | rake angle radial |
| GAMN | 直角すくい角 | rake angle normal |
| GAMO | 垂直すくい角 | rake angle orthogonal |
| GAMP | 軸方向すくい角 | rake angle axial |
| GAN | ブレーカすくい角 | insert rake angle |
| H | シャンク高さ | shank height |
| HA | 理論ねじ高さ | thread height theoretical |
| HAND | 勝手 | hand |
| HBH | 下部オフセット高さ | head bottom offset height |
| HBKL | 背面オフセット長さ | head back offset length |
| HBKW | 背面オフセット幅 | head back offset width |
| HBL | 下部オフセット長さ | head bottom offset length |
| HC | 実ねじ高さ | thread height actual |
| HF | 刃先高さ | functional height |
| HHUB | ハブ高さ | hub height |
| HTB | 本体高さ | body height |
| IC | 内接円サイズ | inscribed circle diameter |
| IFS | インサートマウントスタイルコード | insert mounting style code |
| IIC | インサートインターフェースコード | insert interface code |
| INSL | インサート長さ | insert length |
| KAPR | 切込み角 | tool cutting edge angle |
| KCH | コーナ面取り角 | corner chamfer angle |
| KRINS | 主切込み角 | cutting edge angle major |
| KWL | キー溝長さ | keyway length |
| KWW | キー溝幅 | keyway width |
| KYP | キー溝プロパティ | keyway property |
| L | 切れ刃長さ | cutting edge length |
| LAMS | 切れ刃傾き角 | inclination angle |
| LB | 本体長さ | body length |
| LBB | ブレーカ幅 | chip breaker width |
| LBX | 最大本体長さ | body length maximum |
| LCCB | 取付けボルト座厚さ | counterbore depth connection bore |
| LCF | フルート長さ | length chip flute |
| LDRED | 首下長さ | reduced body diameter length |
| LE | 有効切れ刃長さ | cutting edge effective length |
| LF | 機能長さ | functional length |
| LFA | LFA長さ | a dimension on lf |
| LH | ヘッド長さ、首下長さ | head length |
| LPR | 工具突出し長さ | protruding length |
| LS | シャンク長さ | shank length |
| LSC | クランプ長さ | clamping length |
| LSCN | 最小クランプ長さ | clamping length minimum |
| LSCX | 最大クランプ長さ | clamping length maximum |
| LTA | LTA長さ | LTA length (length from MCS to CRP) |
| LU | 使用長さ | usable length |
| LUX | 最大使用長さ | usable length maximum |
| M | 内接円からの刃先位置 | m-dimension |
| M2 | M2寸法 | distance between the nominal inscribed circle and the corner of an insert that has the secondary included angle |
| MHA | 取付け穴角度 | mounting hole angle |
| MHD | 取付け穴距離 | mounting hole distance |
| MHH | 取付け穴高さ | mounting hole height |
| MIID | マスターインサート記号 | master insert identification |
| MTP | クランプタイプコード | clamping type code |
| NCE | エンド刃数 | cutting end count |
| NOF | フルート数 | flute count |
| NOI | インサートインデックス数 | insert index count |
| NT | ねじ切りインサート山数 | tooth count |
| OAH | 全高 | overall height |
| OAL | 全長 | overall length |
| OAW | 全幅 | overall width |
| PDPT | インサート刃形深さ | profile depth insert |
| PDX | X 方向刃形位置 | profile distance ex |
| PDY | Y 方向刃形位置 | profile distance ey |
| PFS | プロファイルスタイルコード | profile style code |
| PL | 先端と肩部寸法差 | point length |
| PNA | ねじ山角 | profile included angle |
| PSIR | 横切れ刃角、コーナ角、リード角 | tool lead angle |
| PSIRL | 左側前切れ刃角 | cutting edge angle major left hand |
| PSIRR | 右側前切れ刃角 | cutting edge angle major right hand |
| RAL | 左側横逃げ角 | relief angle left hand |
| RAR | 右側横逃げ角 | relief angle right hand |
| RCP | 丸コーナプロパティ | rounded corner property |
| RE | コーナR | corner radius |
| REL | 左側コーナR | corner radius left hand |
| RER | 右側コーナR | corner radius right hand |
| RMPX | 最大ランピング角 | ramping angle maximum |
| RPMX | 最高許容回転速度 | rotational speed maximum |
| S | 厚み | insert thickness |
| S1 | インサート総厚さ | insert thickness total |
| SC | インサート形状コード | insert shape code |
| SDL | ステップ長さ | step diameter length |
| SIG | 先端角 | point angle |
| SSC | インサートシートサイズコード | insert seat size code |
| SX | シャンク断面形状コード | shank cross section shape code |
| TC | 精度 | tolerance class insert |
| TCE | チップ切れ刃コード | tipped cutting edge code |
| TCTR | ねじ公差クラス | thread tolerance class |
| TD | ねじ径 | thread diameter |
| THFT | ねじ形状タイプ | thread form type |
| THL | ねじ部長さ | threading length |
| THLGTH | ねじ長さ | thread length |
| THSC | 工具ホルダ形状コード | tool holder shape code |
| THUB | ハブ厚さ | hub thickness |
| TP | ねじピッチ | thread pitch |
| TPI | ねじ山数 / インチ | threads per inch |
| TPIN | 最小ねじ山数 / インチ | threads per inch minimum |
| TPIX | 最大ねじ山数 / インチ | threads per inch maximum |
| TPN | 最小ねじピッチ | thread pitch minimum |
| TPT | ねじプロファイルタイプ | thread profile type |
| TPX | 最大ねじピッチ | thread pitch maximum |
| TQ | 締付けトルク | torque |
| TSYC | 工具スタイルコード | tool style code |
| TTP | ねじタイプ | thread type |
| ULDR | 使用可能長さ/切削径比 | usable length diameter ratio |
| UST | ユニットシステム | unit system |
| W1 | インサート幅 | insert width |
| WEP | ワイパー刃プロパティ | wiper edge property |
| WF | 機能幅 | functional width |
| WF2 | 切削基準点と旋削工具の前座面との間の距離 | distance between the cutting reference point and the front seating surface of a turning tool |
| WFS | 第二機能幅 | functional width secondary |
| WT | 質量 | weight of item |
| ZEFF | 正面有効切れ刃数 | face effective cutting edge count |
| ZEFP | 外周有効切れ刃数 | peripheral effective cutting edge count |
| ZNC | 切れ刃センター数 | cutting edge center count |
| ZNF | 正面取付けインサート数 | face mounted insert count |
| ZNP | 外周取付けインサート数 | peripheral mounted insert count |
“ISO13399”に準拠した記号一覧
| ISO13399基準系記号 | 部位・内容 | 英語名 |
|---|---|---|
| CIP | CIP座標系 | Coordinate system In Process |
| CRP | CRPポイント | Cutting Reference Point |
| CSW | CSW座標系 | Coordinate System Workpiece side |
| MCS | MCS座標系 | Mounting Coordinate System |
| PCS | PCS座標系 | Primary Coordinate System |
