図1
図2

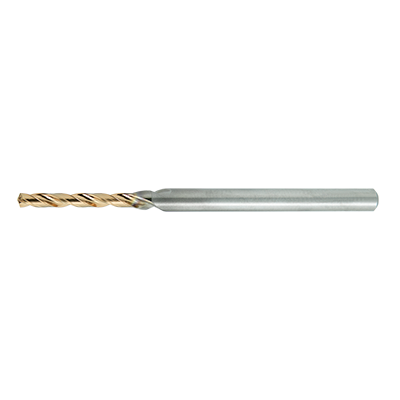

超硬ソリッドドリル
優れた冷却効果により刃先損傷を抑制し、長寿命に貢献する大きなクーラント穴
タフでエッジの効いた切れ刃デザイン

※実際の製品と画像（代表例）は異なる場合がございます。詳しくは下表寸法欄をご確認ください。

2Dモデル(DXF) 3D 簡単モデル(STP,STL)Simplified 製品リスト(XLSX) 製品パンフレット

EDP	型番	図	材種分類	材種	単位	DC	ULDR	LU	LUX	LCF	LS	OAL	LF	PL	DCONMS	SIG	FHA	ZEFF	クーラント穴	DC_MIN	DCON_MIN
10631638	DVAS0100X07S040	図 1	PVD超硬	DP1120	M	1	7	7.2	8.2	13.6	41.2	55	54.8	0.2	4	139 °	28 °	2	◯	-0.01	-0.008
10631805	DVAS0100X12S040	図 1	PVD超硬	DP1120	M	1	12	12.2	13.2	18.6	39.2	58	57.8	0.2	4	139 °	28 °	2	◯	-0.01	-0.008
10634752	DVAS0100X20S040	図 2	PVD超硬	DP1120	M	1	20	20.2		23.2	38.2	67	66.8	0.2	4	139 °	28 °	2	◯	-0.01	-0.008
10634950	DVAS0100X25S040	図 2	PVD超硬	DP1120	M	1	25	25.2		28.2	39.2	73	72.8	0.2	4	139 °	28 °	2	◯	-0.01	-0.008
10635155	DVAS0100X30S040	図 2	PVD超硬	DP1120	M	1	30	30.2		33.2	40.2	79	78.8	0.2	4	139 °	28 °	2	◯	-0.01	-0.008
10635353	DVAS0100X40S040	図 2	PVD超硬	DP1120	M	1	40	40.2		43.2	41.2	90	89.8	0.2	4	139 °	28 °	2	◯	-0.01	-0.008
10635551	DVAS0100X50S040	図 2	PVD超硬	DP1120	M	1	50	50.2		53.2	43.2	102	101.8	0.2	4	139 °	28 °	2	◯	-0.01	-0.008
10631652	DVAS0110X07S040	図 1	PVD超硬	DP1120	M	1.1	7	7.9	9	14.5	40.6	55	54.8	0.2	4	139 °	28 °	2	◯	-0.01	-0.008
10631812	DVAS0110X12S040	図 1	PVD超硬	DP1120	M	1.1	12	13.4	14.5	20	38.1	58	57.8	0.2	4	139 °	28 °	2	◯	-0.01	-0.008
10634769	DVAS0110X20S040	図 2	PVD超硬	DP1120	M	1.1	20	22.2		25.5	36.1	67	66.8	0.2	4	139 °	28 °	2	◯	-0.01	-0.008
10634967	DVAS0110X25S040	図 2	PVD超硬	DP1120	M	1.1	25	27.7		31	36.6	73	72.8	0.2	4	139 °	28 °	2	◯	-0.01	-0.008
10635162	DVAS0110X30S040	図 2	PVD超硬	DP1120	M	1.1	30	33.2		36.5	37.1	79	78.8	0.2	4	139 °	28 °	2	◯	-0.01	-0.008
10635360	DVAS0110X40S040	図 2	PVD超硬	DP1120	M	1.1	40	44.2		47.5	37.1	90	89.8	0.2	4	139 °	28 °	2	◯	-0.01	-0.008
23764804	DVAS0110X50S040	図 2	PVD超硬	DP1120	M	1.1	50	55.2		58.5	38.1	102	101.8	0.2	4	139 °	28 °	2	◯	-0.01	-0.008
10631669	DVAS0120X07S040	図 1	PVD超硬	DP1120	M	1.2	7	8.6	9.8	15.4	40	55	54.8	0.2	4	139 °	28 °	2	◯	-0.01	-0.008
10631829	DVAS0120X12S040	図 1	PVD超硬	DP1120	M	1.2	12	14.6	15.8	21.4	39	60	59.8	0.2	4	139 °	28 °	2	◯	-0.01	-0.008
10634776	DVAS0120X20S040	図 2	PVD超硬	DP1120	M	1.2	20	24.2		27.8	38	71	70.8	0.2	4	139 °	28 °	2	◯	-0.01	-0.008
10634974	DVAS0120X25S040	図 2	PVD超硬	DP1120	M	1.2	25	30.2		33.8	38	77	76.8	0.2	4	139 °	28 °	2	◯	-0.01	-0.008
10635179	DVAS0120X30S040	図 2	PVD超硬	DP1120	M	1.2	30	36.2		39.8	39	84	83.8	0.2	4	139 °	28 °	2	◯	-0.01	-0.008
10635377	DVAS0120X40S040	図 2	PVD超硬	DP1120	M	1.2	40	48.2		51.8	40	97	96.8	0.2	4	139 °	28 °	2	◯	-0.01	-0.008
