回転工具

カッタ

スクリューイン工具用アーバ

SC-MS

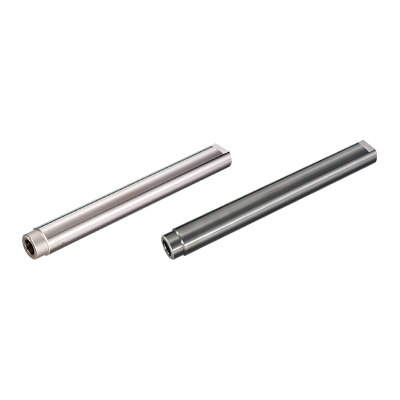

ストレート鋼シャンクアーバ

  • 図1

※実際の製品と画像（代表例）は異なる場合がございます。詳しくは下表寸法欄をご確認ください。

2Dモデル(DXF) 3D 詳細モデル(STP)Detailed 製品リスト(XLSX)
EDP 型番 図 在庫 材種分類 単位 クーラント穴 DCONWS DCONMS BD LF LB H CRKS

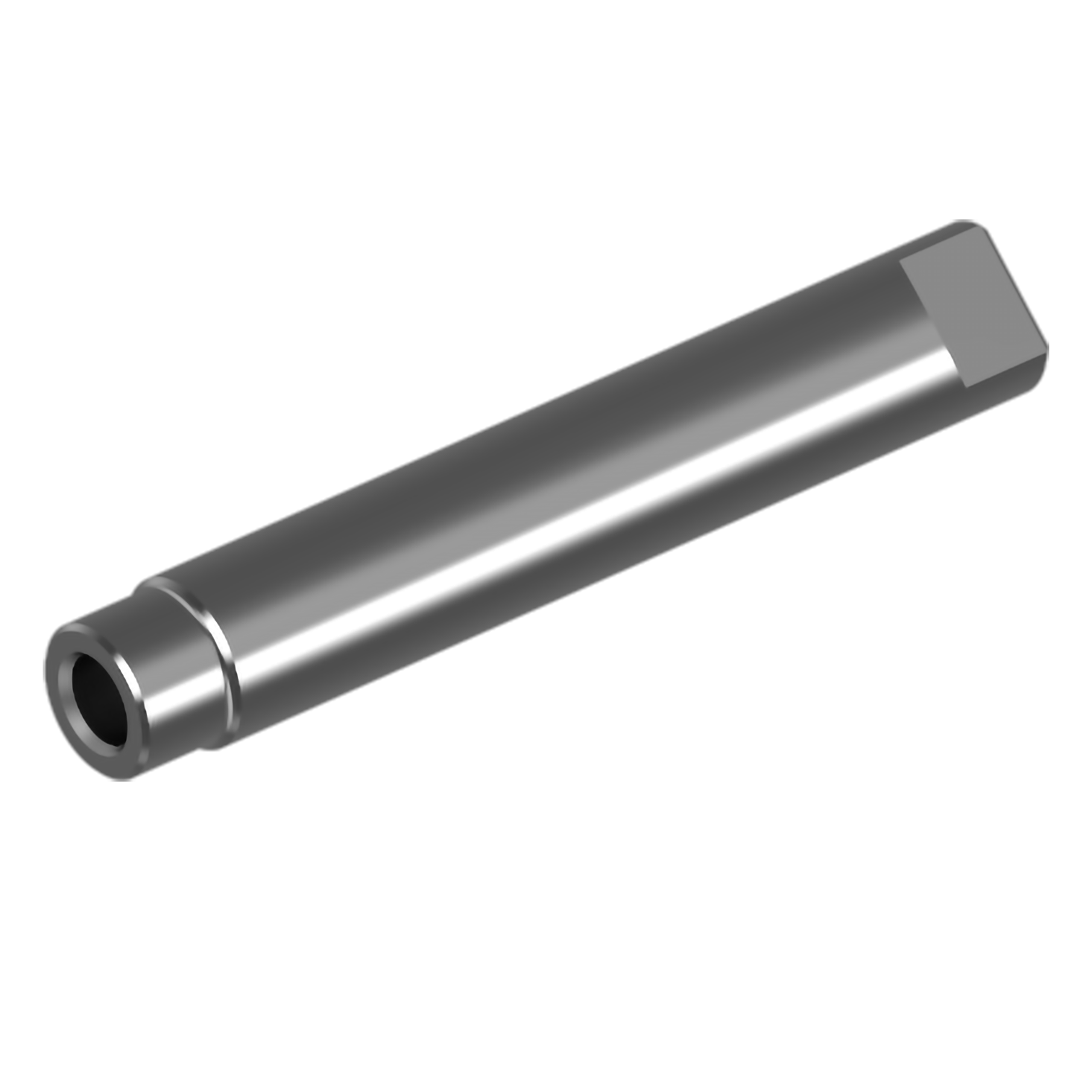

454547 SC16M08S100S 図 1 M ◯ 8.5 16 14.5 100 10 10 M8
450571 SC16M08S200L 図 1 M ◯ 8.5 16 14.5 200 10 10 M8
454563 SC20M10S120S 図 1 M ◯ 10.5 20 18.5 120 10 14 M10
454598 SC20M10S220L 図 1 M ◯ 10.5 20 18.5 220 10 14 M10
454571 SC25M12S125S 図 1 M ◯ 12.5 25 23.5 125 10 19 M12
454601 SC25M12S245L 図 1 M ◯ 12.5 25 23.5 245 10 19 M12
454580 SC32M16S140S 図 1 M ◯ 17 32 28.5 140 15 24 M16
454619 SC32M16S280L 図 1 M ◯ 17 32 28.5 280 15 24 M16

在庫:

:標準在庫品

:受注生産品

:現在標準在庫品で将来新製品と置き換わる製品

:特定代理店在庫品
