Modular Micro

特長

小型自動旋盤では、外径加工用としてくし形刃物台が一般的に採用されています。

しかし、刃物台に搭載されるバイトはスクリューオンタイプが主流で、機上でのインサート交換は作業スペースの制約や部品落下のリスクが高く、現実的とは言えません。

こうした課題を解決するため、本工具では機上にシャンクを取り付けたまま、ヘッド部のみを着脱可能とするクイックチェンジシステムを採用しました。
交換も容易ながら、繰返し精度も5μｍ以内と作業の確実性を高めます。

段取り時間の削減によって、非加工時間を最小限に抑え、実加工時間の最大化と生産性向上に貢献することを目的に、Modular Microが誕生しました。

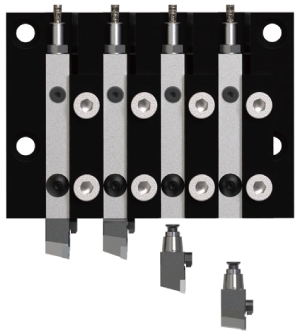

クイックチェンジは工具交換段取りを削減します。

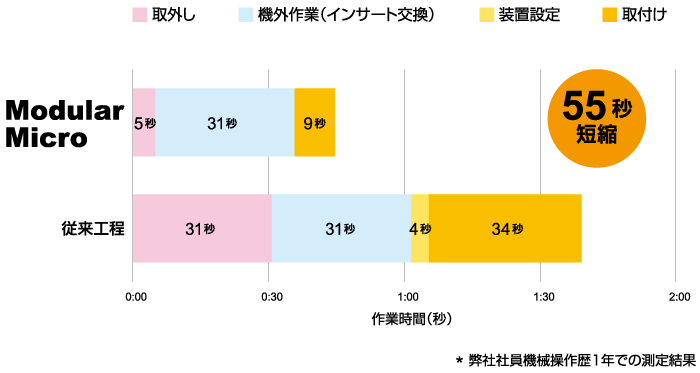

実際の測定結果

装置設定がなくなり、工具の着脱に要する時間を短縮でき、大幅な段取り時間削減を実現します。

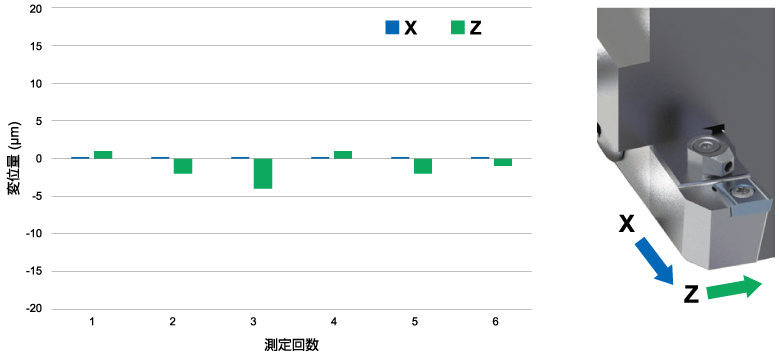

繰返し精度試験

Modular Microは２面拘束により、着脱を繰り返した際の刃先位置のばらつきを抑制します。

切削性能

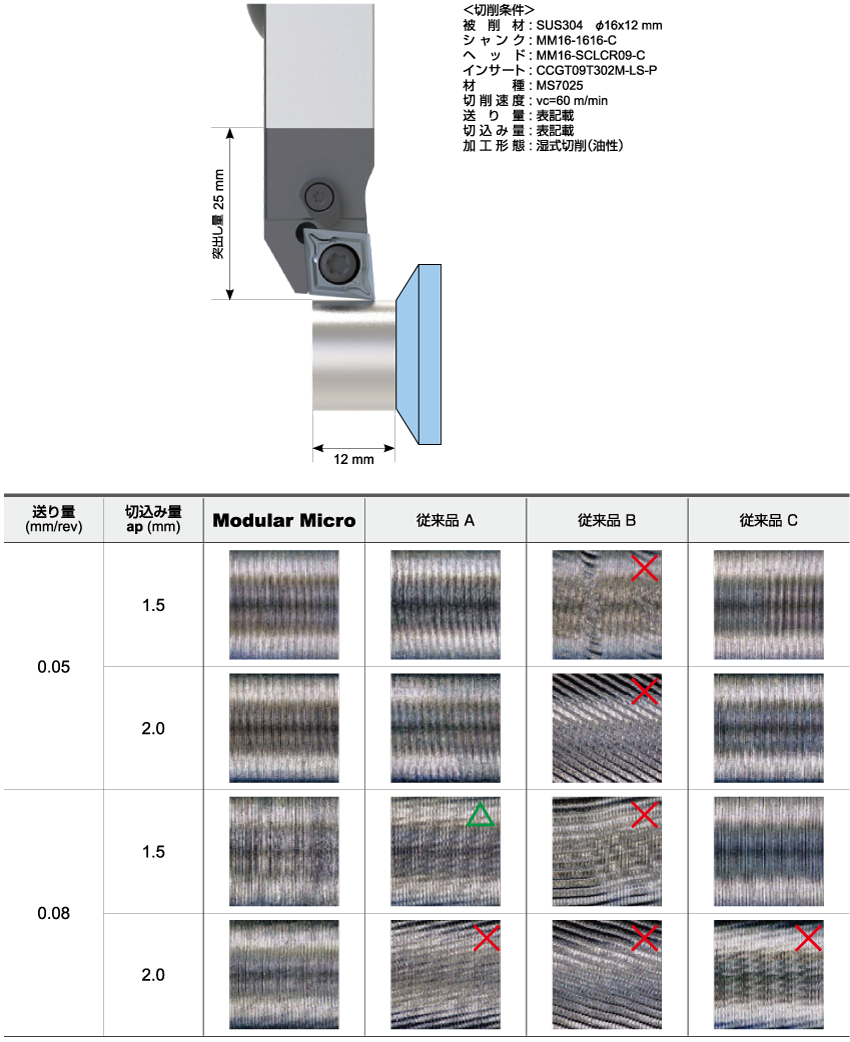

SUS304 : 外径旋削　びびり振動発生比較

高剛性な２面拘束仕様により、びびり振動が抑制され、良好な仕上げ面を実現します。

給油タイプ

様々な給油環境に対応

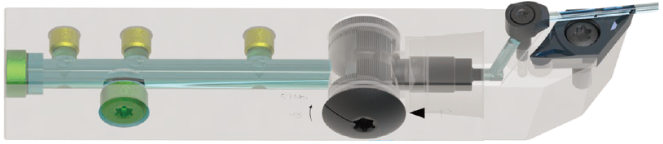

側面と後端にホース接続ねじ穴（M8）と側面にダイレクト給油穴を装備しています。
これにより様々な給油環境に対応します。

緑色：ホース接続ねじ穴（M8）
黄色：ダイレクト給油穴

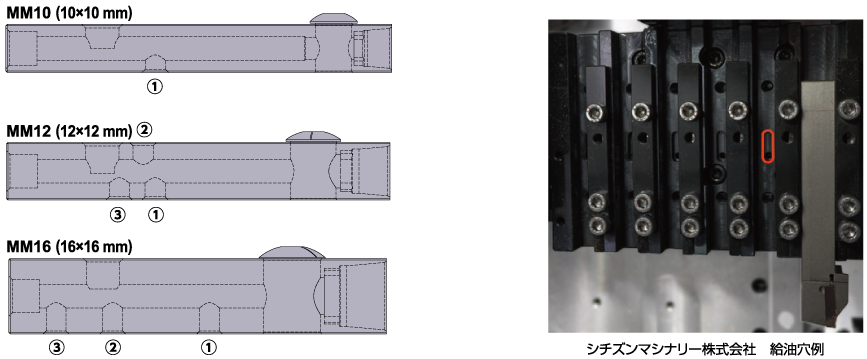

ダイレクト給油に対応

Modular Microの給油穴は、工作機械メーカのダイレクト給油刃物台に対応します。

2025年12月現在の対応状況です。
メーカ標準仕様の刃物台を使用した場合の組み合わせとなります。
メーカ標準の突出し長さ時のダイレクト給油位置となります。

関連動画

「Modular Micro」段取り替えの新常識 -　君は何秒短縮できると思う？
