小物部品外径溝入れ加工用ホルダ

GTAH, GTBH, GTCH

裏表共用ねじにより、背面からのクランプ操作が可能
ステンレス鋼加工用にMS7025、非鉄金属加工用にMT2015の材種を追加

小物部品外径溝入れ加工用ホルダ
GTAH, GTBH, GTCH

背面クランプ機構

くし刃型刃物台でも、表裏同じレンチで素早く正確に工具交換が可能となり、機械の稼働率を向上させます。

小物部品外径溝入れ加工用ホルダ
GTAH, GTBH, GTCH

小物高精度部品旋削加工用PVDコーテッド超硬材種
MS7025

ナノ積層コーティングにより、低送り加工における耐溶着性と耐摩耗性を飛躍的に向上

特長

ナノ積層コーティング

高潤滑のAlCrN層と高い硬さを持つAlTiN層をナノ積層技術で融合し、耐溶着性と耐摩耗性を飛躍的に向上しました。
また、ナノレベルでの被膜組織を制御したことで、被膜損傷を大幅に抑制することに成功しました。

特長

高潤滑層の効果

ナノレベルの高潤滑層により低送り加工で発生しやすい溶着から生じる構成刃先を抑制し、加工面の傷を抑制します。

切削性能

純鉄系軟磁性材料 表面粗さと切れ刃損傷比較

溶着による損傷が抑えられることで、面品位が向上しています。耐摩耗性が高いことから、切れ刃の損傷も良好です。

仕上げ溝底径 11 mmでの表面粗さ比較

切れ刃損傷比較

超硬材種(ノンコート)
MT2015

超硬の耐摩耗性を持ちながら、突発欠損に強く、アルミニウム合金などの非鉄金属に効果が期待されます。

切削性能

A6061 切れ刃損傷比較

溶着による切れ刃損傷が抑えられることから、工具の寿命延長が期待できます。

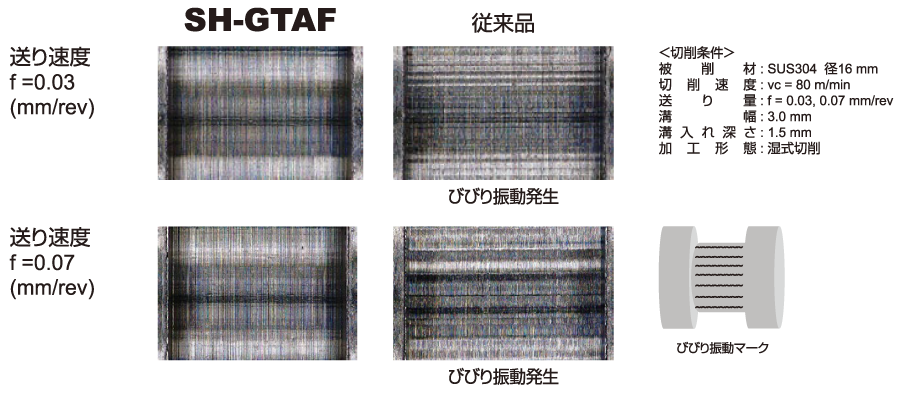

切削性能

PVDコーテッド超硬材種
VP15TF / VP15KZ

耐熱性と付着強度の良い(Al,Ti)Nコーティングです。
汎用性が高く、様々な加工シーンに活躍します。

加工動画

3コーナータイプの外径溝入れインサートにステンレス鋼、アルミ加工用材種を追加しました!
