BC8200シリーズ

コーティング紹介

BC8210 連続・弱断続加工に

高速加工で抜群の工具寿命を発揮

連続切削加工から弱断続切削加工に適しています。特に高速切削条件において、優れた耐逃げ面摩耗性、耐クレータ摩耗性、耐チッピング性を発揮し、安定加工を実現します。

連続切削加工　工具寿命比較

従来品と比較してクレータ摩耗進行が抑制され、工具寿命が向上します。

BC8220 汎用加工に

幅広い加工条件で圧倒的な寿命を実現

連続切削加工から強断続切削加工まで、幅広い切削加工領域に適しています。新CBN基材と新コーティングにより、優れた耐クレータ摩耗性と耐欠損性を両立し、工具寿命の延長を実現します。

中断続切削加工　工具寿命比較

従来品と比較してクレータ摩耗進行とチッピング発生が抑制され、断続加工においても工具寿命が向上します。

”超微粒バインダー”で突発欠損を防止

CBN基材に“超微粒バインダー”と微粒cBNを分散することで、クラックの進展を抑制し、切削時の突発欠損の発生を防止します。

“耐熱バインダー”でクレータ摩耗進行を抑制

バインダーの耐熱性を高めることで、バインダー成分の変質による耐摩耗性の低下を防ぎ、クレータ摩耗に起因するチッピングや欠損を抑制します。

適用領域

ブレーカ紹介

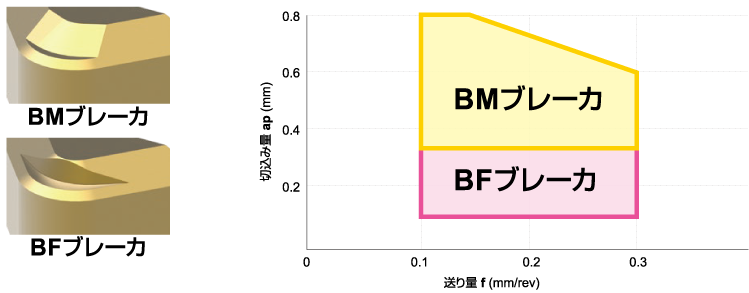

• ３Dチップブレーカ シリーズ

各加工領域向けにすくい角、多段壁面、ドット形状を搭載したブレーカを追加しました。
さまざまな切込み条件に合わせたブレーカを使用することで優れた切りくず処理性を発揮します。

• CBNチップブレーカ シリーズ

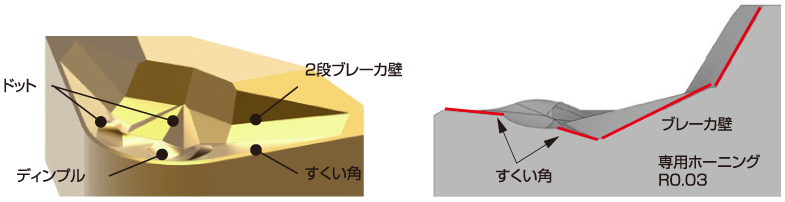

BPブレーカ (BC8220)

切込み量0.3 mm以下の条件において、優れた切りくず処理性を実現します。
すくい角、ディンプル、ドット、ブレーカ壁の最適化により仕上げ領域で生成される薄く伸びやすい切りくずの排出を制御します。

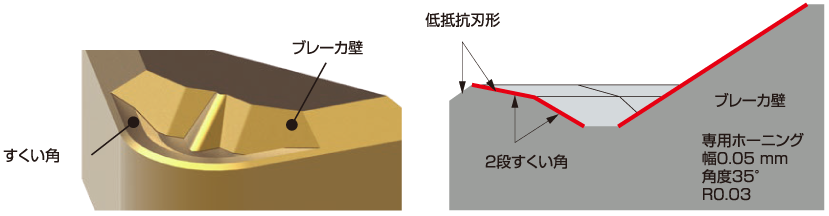

BLブレーカ (BC8220)

切込み量0.2－0.6 mmの条件において、良好な切りくず処理性を発揮します。
専用ホーニングとの相乗効果で低抵抗刃形を実現し、びびり振動を抑制します。

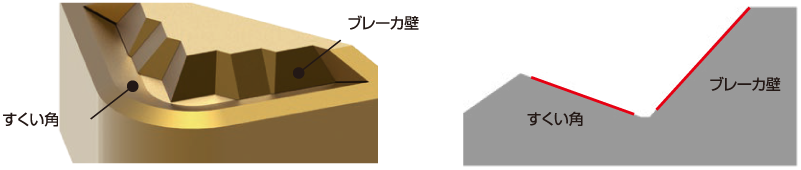

BRブレーカ (BC8220)

複数PASSの集約化、高切込み加工時の切りくず処理性が向上します。最適化されたすくい角とブレーカ壁に
よって切りくずを曲折・分断します。多段のブレーカ壁により、幅広い切込み領域に対応します。

切削性能

BPブレーカ (BC8220)

切込み量0.3 mm以下の条件において、優れた切りくず処理性を実現します。

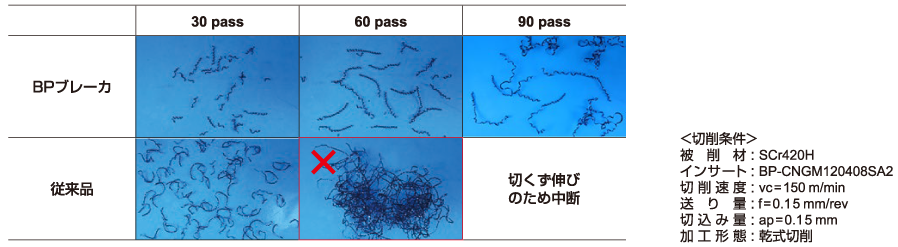

• 切りくず処理

最適化されたチップブレーカ設計により、低切込みの加工条件においても、高い切りくず処理性を維持します。

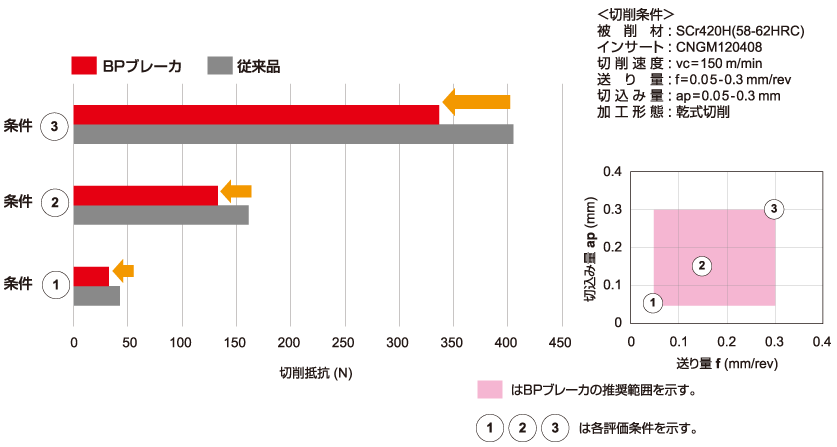

• 切削抵抗

従来品に対し、切削抵抗を最大25％低減し、加工時の火花やびびり振動を抑制した安定切削を実現します。

BLブレーカ (BC8220)

高硬度鋼の加工において、切込み量0.2－0.6 mmの条件でびびり振動を抑制し、優れた切りくず処理性を発揮するブレーカです。

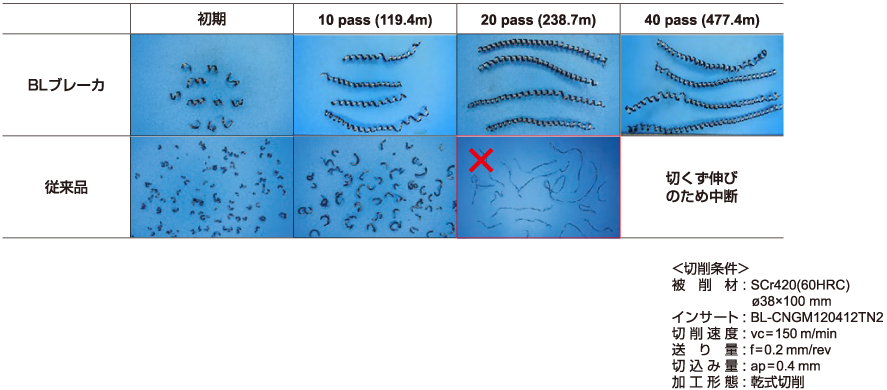

• 切りくず処理

従来品に比べ、優れた切りくず処理性と安定した長さの切りくず排出を維持します。

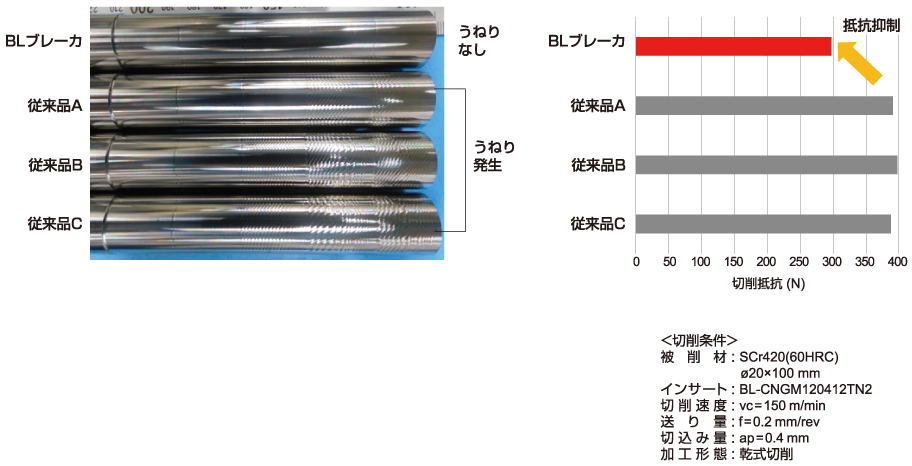

• 加工面と切削抵抗

低抵抗刃型により切削三分力を低減し、優れた加工面を実現します。

BRブレーカ (BC8220)

高硬度鋼の浸炭層除去や切込み量を多く設定した高能率加工で優れた切りくず処理性を発揮するブレーカです。

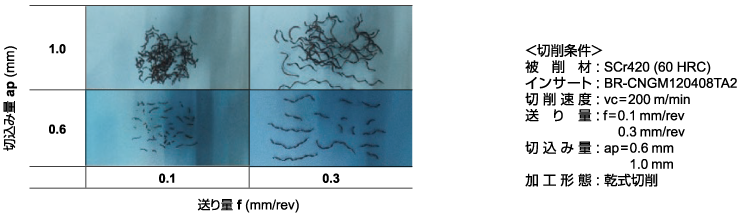

• 切りくず処理

幅広い切込み領域で良好な切りくず処理性を実現します。

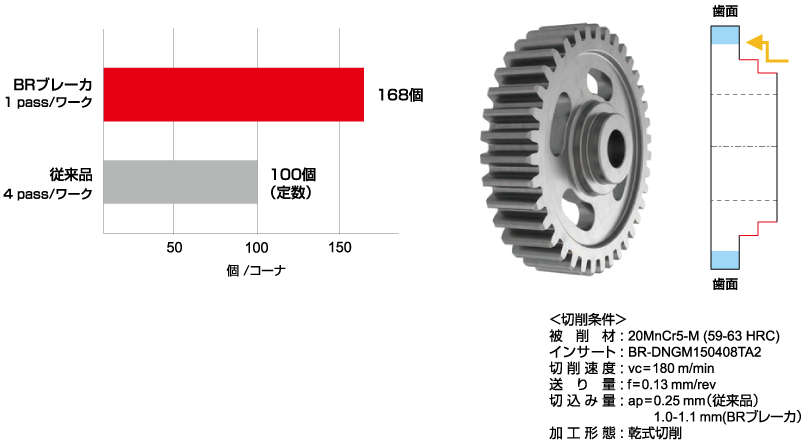

• 切削抵抗

従来品では4回の切削が必要だった取り代1.0 mmの加工を、BRブレーカなら1回の切削で完了します。 工程集約による高能率加工と、1.5倍の工具寿命を両立します。

インサートの特長

BFブレーカとWSワイパーインサートを融合

CNGMタイプとDNGMタイプに、BFブレーカとWSワイパーを融合させた勝手なしのインサートを追加しま
した。( BC8210：BF-oNGMooooooTSWS2,BC8220 : BF-oNGMooooooTAWS2 )
外内径および端面の連続切削加工においても、勝手を気にせずに、切りくず処理と仕上げ面粗さ改善の効果
を発揮します。

ホーニング

さまざまな加工形態に対応できるホーニングをラインナップしています。
