XBシリーズ

製品概要

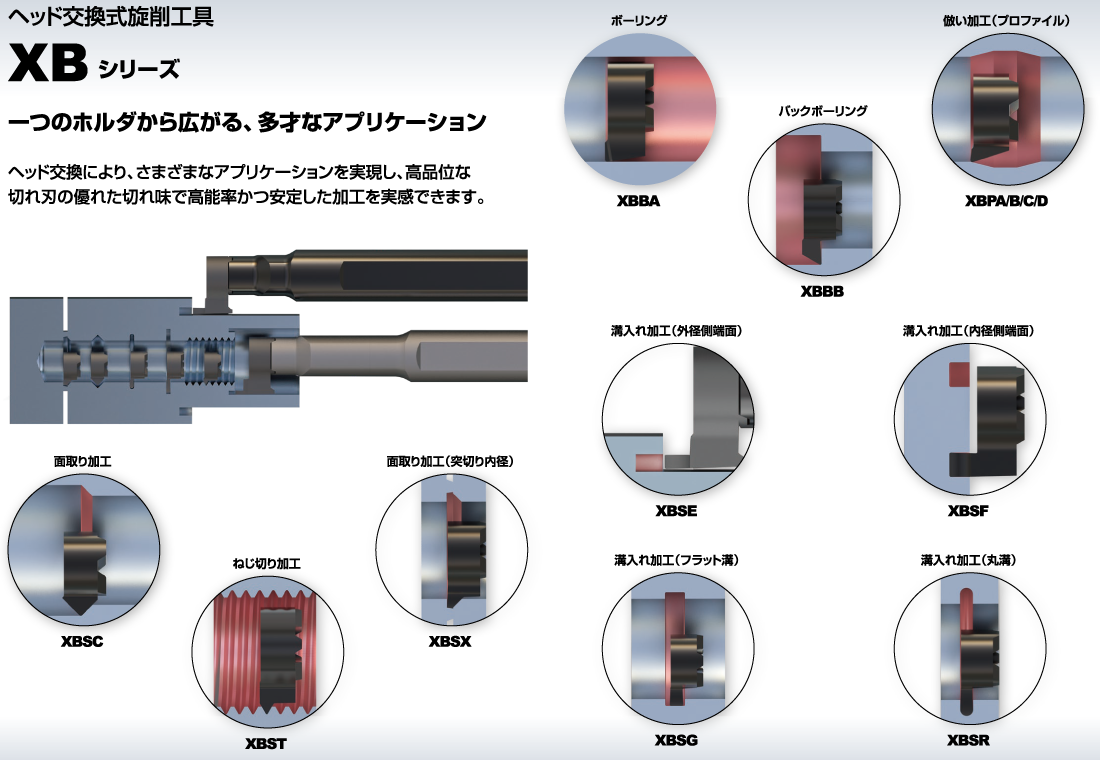

一つのホルダから生み出す多才なアプリケーション

さまざまアプリケーションを実現するアイテムを充実させ、高品位な刃先により、切れ味は良好です。
刃先交換式による高能率で安定した加工を実感ください。

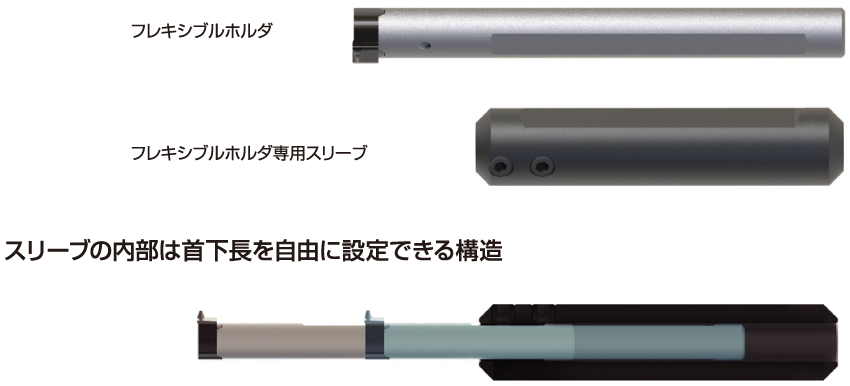

フレキシブルホルダ＋専用スリーブ

専用スリーブとの組み合わせで、首下長を自由に設定できるフレキシブルホルダを追加しました。

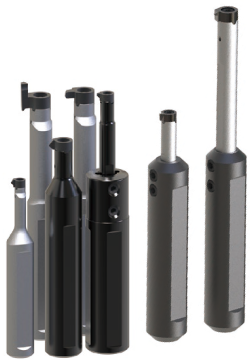

多様な規格と豊富な選択肢

ホルダは超硬と鋼の2種類で、ともに内部給油式を規格しています。
鋼には外部給油式も規格していますが、内部給油式SLVスリーブとの組み合わせも可能です。

特長

6面拘束

３本のキー溝による６面拘束で、インサートをがっちり拘束する高剛性設計です。
正面のスクリュ１本によるシンプルな操作でも、びびり振動を抑制した安定加工を実現します。

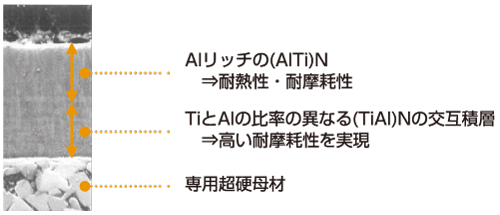

専用PVDコーテッド超硬材種 ： MPB115

XBシリーズは、刃先安定性に優れる専用超硬母材を採用し、耐熱性・耐摩耗性に優れた積層PVDコーティングを施すことで、耐摩耗性と刃先安定性を両立しました。

SUS304 ： 加工面比較

XBシリーズはびびり振動の抑制に優れています。

SLVスリーブとの組み合わせ

内部給油式SLVスリーブホルダはスリーブ後端に管用テーパねじが付与されており、高圧クーラントをダイレクトに接続できます。
工具に沿ってまっすぐで大量のクーラントを供給できます。これにより工具を冷却することはもちろん、切りくず排出に優れるため、内径加工のトラブル抑制に大きな効果が期待できます。

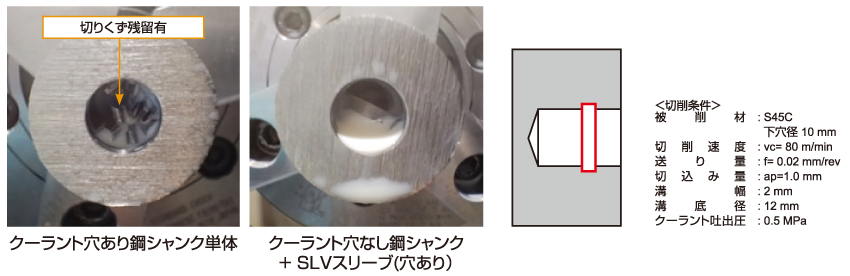

S45C ： 止まり穴の切りくず排出性比較

SLVスリーブとの組み合わせにより止まり穴内部の切りくずが排出しやすくなります。

加工提案

ねじ切り加工 ： タップから刃先交換式へ置換

抜け代（食いつき長+α）が必要なタップよりXBシリーズは被削材を節約できます。
また、工具交換による段取り時間の短縮や工具寿命面からも刃先交換式への置き換えを推奨します。

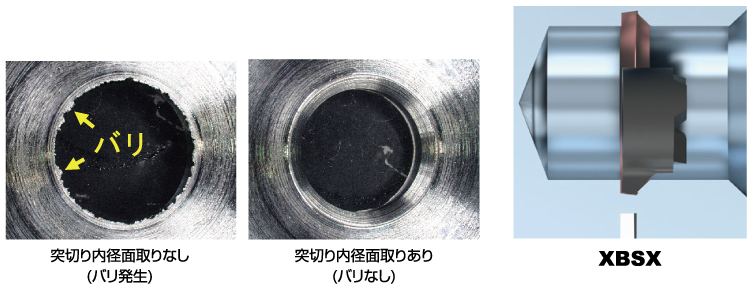

突切り内径の面取り加工で、バリレスな加工面を実現

突切り加工前に面取りを行うことで、バリを抑制し、加工後のバリ取り工程を軽減します。

製造記号検索

製品本体にレーザーマーキングされている記号から型番検索を行い、Webカタログの該当ページへ遷移することができます。
