OCTACUT

OCTACUT_Shank_MM （多機能用）

P M K H
  • 図1

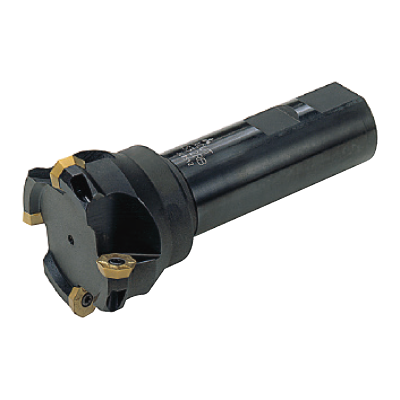

  • 多機能用カッタ
  • シャンクタイプ
  • DCONMS=ミリサイズ

※実際の製品と画像（代表例）は異なる場合がございます。詳しくは下表寸法欄をご確認ください。

2D モデル(DXF) 3D 詳細モデル(STP,STL) 3D 簡単モデル(STP,STL) 製品リスト(XLSX) 切削条件
EDP 型番 図 在庫 単位 勝手 DC DCX DCN LF DCONMS LH L8 KAPR1 KAPR2 APMX AZ A1 RMPX RPMX クーラント穴 刃数 ZEFP GAMP GAMF WT
453202 OCTACUT322S32RB 図 1 M 右勝手 23.6 32 13.1 89 32 45 42 87 7 3 2.5 - 2 2
10204191 OCTACUT403S32RB 図 1 M 右勝手 31.7 40 21.2 89 32 45 42 87 7 3 2.5 - 3 3
10204207 OCTACUT503S32R 図 1 M 右勝手 38.3 50 24.5 89 32 45 42 87 9 4 3 - 3 3
260241 OCTACUT504S32RB 図 1 M 右勝手 41.9 50 31.4 89 32 45 42 87 7 3 2.5 - 4 4
10204214 OCTACUT634S32R 図 1 M 右勝手 51.4 63 37.6 89 32 45 42 87 9 4 3 - 4 4
